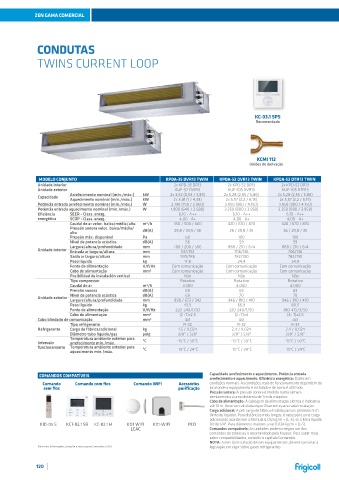

Page 120 - Catálogo Geral 2022

ZEN GAMA COMERCIAL

CONDUTAS

TWINS CURRENT LOOP

KC-03.1 SPS
Recomendado

KCMI 112
Uniões de derivação
MODELO CONJUNTO KPDA-35 DVR13 TWIN KPDA-52 DVR13 TWIN KPDA-52 DTR13 TWIN
Unidade interior 2x KPD-35 DR13 2x KPD-52 DR13 2x KPD-52 DR13
Unidade exterior KUE-52 DVR13 KUE-105 DVR13 KUE-105 DTR13
Arrefecimento nominal (mín./máx.) kW 2x 3,52 (0,53 / 3,99) 2x 5,28 (2,55 / 5,86) 2x 5,28 (2,55 / 5,86)
Capacidade
Aquecimento nominal (mín./máx.) kW 2x 3,81 (1 / 4,39) 2x 5,57 (2,2 / 6,15) 2x 5,57 (2,2 / 6,15)
Potência entrada arrefecimento nominal (mín./máx.) W 2.190 (750 / 2.960) 3.950 (900 / 4.150) 3.950 (900 / 4.150)
Potência entrada aquecimento nominal (mín./máx.) W 1.900 (640 / 2.580) 3.250 (800 / 3.950) 3.250 (800 / 3.950)
Eficiência SEER - Class. energ. 6,10 - A++ 6,10 - A++ 6,10 - A++
energética SCOP - Class. energ. 4,00 - A+ 4,00 - A+ 4,00 - A+
Caudal de ar veloc. baixa/média/alta m³/h 350 / 500 / 660 420 / 670 / 870 420 / 670 / 870
Pressão sonora veloc. baixa/média/ dB(A) 29,8 / 33,5 / 36 26 / 29,8 / 35 26 / 29,8 / 35
alta
Pressão máx. disponível Pa 60 100 100
Nivel de potencia acústica dB(A) 56 59 59
Largura/altura/profundidade mm 700 / 200 / 506 880 / 210 / 674 880 / 210 / 674
Unidade interior
Entrada ar largura/altura mm 537/152 706/136 706/136
Saída ar largura/altura mm 599/186 782/190 782/190
Peso líquido kg 17,8 24,4 24,4
Fonte de alimentação V/f/Hz Com comunicação Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação Com comunicação
Posibilidad de instalación vertical Não Não Não
Tipo compressor Rotativo Rotativo Rotativo
Caudal de ar m³/h 3.500 4.000 4.000
Pressão sonora dB(A) 60 63 63
Nivel de potencia acústica dB(A) 69 70 70
Unidade exterior
Largura/altura/profundidade mm 890 / 673 / 342 946 / 810 / 410 946 / 810 / 410
Peso líquido kg 43,9 66,9 80,5
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 380-415/3/50
Cabo de alimentação mm² (2+T)x2,5 (2+T)x4 (4+T)x2,5
Cabo blindado de comunicação mm² 4x1 4x1 4x1
Tipo refrigerante R-32 R-32 R-32
Refrigerante Carga de fábrica/adicional kg 1,5 / 0,024 2,4 / 0,024 2,4 / 0,024
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8"
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.

COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em
Comando Comando com fios Comando WiFi Acessórios condições normais. As condições reais de funcionamento dependem do
sem fios purificação local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara
semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m
(linha de líquido). Para distâncias mais longas, é necessária uma carga
adicional de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida
KID-05 S KCT-02.1 SR KC-02.1 H K03 WIFI K01-WIFI PCO for de 1/4". Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos
comandos da tabela ou o recomendado pela Kaysun. Para saber mais
sobre compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos e QAI. legislação em vigor sobre gases refrigerantes-

120
