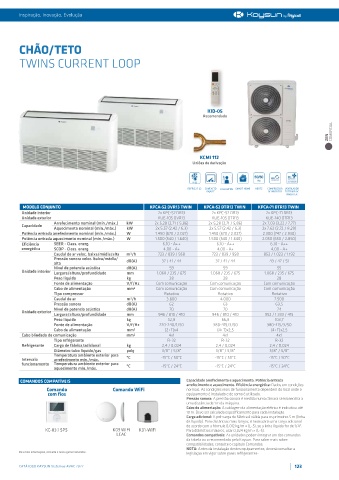

Page 123 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

CHÃO/TETO

TWINS CURRENT LOOP

KID-05
Recomendado
COMERCIAL
ZEN

KCMI 112
Uniões de derivação

REFRIG. R-32 CONTACTO FOLLOW ME SMART HOME HERTZ COMPRESSOR VENTILADOR
ON/OFF DC INVERTER EXTERIOR DC
INVERTER
MODELO CONJUNTO KPCA-52 DVR13 TWIN KPCA-52 DTR13 TWIN KPCA-71 DTR13 TWIN
Unidade interior 2x KPC-52 DR13 2x KPC-52 DR13 2x KPC-71 DR13
Unidade exterior KUE-105 DVR13 KUE-105 DTR13 KUE-140 DTR13
Arrefecimento nominal (mín./máx.) kW 2x 5,28 (2,71 / 5,86) 2x 5,28 (2,71 / 5,86) 2x 7,03 (3,22 / 7,77)
Capacidade
Aquecimento nominal (mín./máx.) kW 2x 5,57 (2,42 / 6,3) 2x 5,57 (2,42 / 6,3) 2x 7,62 (2,72 / 8,29)
Potência entrada arrefecimento nominal (mín./máx.) W 1.450 (670 / 2.027) 1.450 (670 / 2.027) 2.300 (747 / 2.930)
Potência entrada aquecimento nominal (mín./máx.) W 1.500 (540 / 1.640) 1.500 (540 / 1.640) 2.050 (650 / 2.850)
Eficiência SEER - Class. energ. 6,10 - A++ 6,10 - A++ 6,10 - A++
energética SCOP - Class. energ. 4,00 - A+ 4,00 - A+ 4,00 - A+
Caudal de ar veloc. baixa/média/alta m³/h 723 / 839 / 958 723 / 839 / 958 853 / 1.023 / 1.192
Pressão sonora veloc. baixa/média/ dB(A) 37 / 41 / 44 37 / 41 / 44 43 / 47 / 51
alta
Nivel de potencia acústica dB(A) 59 59 55
Unidade interior Largura/altura/profundidade mm 1.068 / 235 / 675 1.068 / 235 / 675 1.068 / 235 / 675
Peso líquido kg 28 28 28
Fonte de alimentação V/f/Hz Com comunicação Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação Com comunicação
Tipo compressor Rotativo Rotativo Rotativo
Caudal de ar m³/h 3.800 4.000 7.500
Pressão sonora dB(A) 62 63 63,5
Nivel de potencia acústica dB(A) 70 70 74
Unidade exterior
Largura/altura/profundidade mm 946 / 810 / 410 946 / 810 / 410 952 / 1.333 / 415
Peso líquido kg 52,8 66,9 103,7
Fonte de alimentação V/f/Hz 220-240/1/50 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (2+T)x4 (4+T)x2,5 (4+T)x2,5
Cabo blindado de comunicação mm² 4x1 4x1 4x1
Tipo refrigerante R-32 R-32 R-32
Refrigerante Carga de fábrica/adicional kg 2,4 / 0,024 2,4 / 0,024 2,4 / 0,024
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8"
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.

COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em condições
Comando Comando WiFi normais. As condições reais de funcionamento dependem do local onde o
com fios equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a
uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até
10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha
de líquido). Para distâncias mais longas, é necessária uma carga adicional
de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida for de 1/4".
KC-03.1 SPS K03 WIFI K01-WIFI Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos comandos
da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos. legislação em vigor sobre gases refrigerantes-

CATÁLOGO KAYSUN Sistemas AVAC 2022 123
