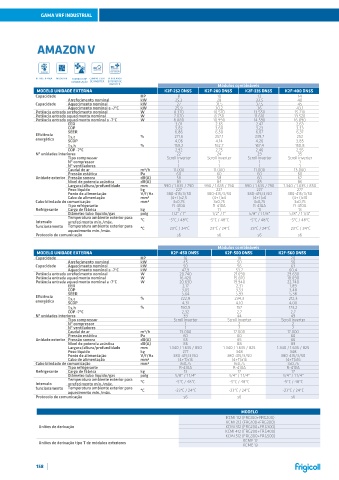

Page 158 - Catálogo Geral 2022

GAMA VRF INDUSTRIAL

AMAZON V

REFRIG. R-410A MODULAR CONTROLO DE COMPRESSOR VENTILADOR
CONDENSAÇÃO DC INVERTER EXTERIOR DC
INVERTER
Módulos combináveis
MODELO UNIDADE EXTERNA K2F-252 DN5S K2F-280 DN5S K2F-335 DN5S K2F-400 DN5S
Capacidade HP 8 10 12 14
Arrefecimento nominal kW 25,2 28 33,5 40
Capacidade Aquecimento nominal kW 27 31,5 37,5 45
Aquecimento nominal a -7°C kW 25,9 30,2 36 43,1
Potência entrada arrefecimento nominal W 8.370 10.570 13.550 15.210
Potência entrada aquecimento nominal W 7.070 8.750 11.610 13.520
Potência entrada aquecimento nominal a -7°C W 8.880 10.990 14.590 16.890
EER 3,01 2,65 2,47 2,63
COP 3,82 3,60 3,23 3,33
SEER 6,86 6,50 6,07 6,37
Eficiência Ƞs,c % 271,6 257,1 239,7 252
energética SCOP 4,06 4,14 4,26 3,85
Ƞs,h % 159,2 162,7 167,4 150,8
COP -7ºC 2,92 2,75 2,46 2,55
Nº unidades interiores 22 24 29 35
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressor 1 1 1 1
Nº ventiladores 1 1 1 1
Caudal de ar m³/h 11.000 11.000 11.000 13.000
Pressão estática Pa 60 60 60 60
Unidade exterior Pressão sonora dB(A) 58 58 60 62
Nivel de potencia acústica dB(A) 83 84 85 86
Largura/altura/profundidade mm 990 / 1.635 / 790 990 / 1.635 / 790 990 / 1.635 / 790 1.340 / 1.635 / 850
Peso líquido kg 227 227 227 277
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x2,5 (4+T)x4 (4+T)x6 (4+T)x10
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A
Refrigerante Carga de fábrica kg 11 11 11 13
Diâmetro tubo líquido/gas polg 1/2" / 1" 1/2" / 1" 5/8" / 1 1/8" 5/8" / 1 1/4"
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -5°C / 48°C -5°C / 48°C -5°C / 48°C -5°C / 48°C
funcionamento Temperatura ambiente exterior para ºC -23°C / 24°C -23°C / 24°C -23°C / 24°C -23°C / 24°C
aquecimento mín./máx.
Protocolo de comunicação s6 s6 s6 s6
Módulos combináveis
MODELO UNIDADE EXTERNA K2F-450 DN5S K2F-500 DN5S K2F-560 DN5S
Capacidade HP 16 18 20
Arrefecimento nominal kW 45 50 56
Capacidade Aquecimento nominal kW 50 56 63
Aquecimento nominal a -7°C kW 47,9 53,7 60,4
Potência entrada arrefecimento nominal W 20.740 21.690 29.630
Potência entrada aquecimento nominal W 16.420 15.870 18.090
Potência entrada aquecimento nominal a -7°C W 20.630 19.940 22.740
EER 2,17 2,31 1,89
COP 3,05 3,53 3,48
SEER 5,64 5,93 5,38
Eficiência Ƞs,c % 222,8 234,3 212,3
energética SCOP 4,31 4,10 4,00
Ƞs,h % 160,9 157 173,2
COP -7ºC 2,32 2,7 2,7
Nº unidades interiores 39 44 49
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressor 1 2 2
Nº ventiladores 1 2 2
Caudal de ar m³/h 13.000 17.000 17.000
Pressão estática Pa 60 60 60
Unidade exterior Pressão sonora dB(A) 65 65 66
Nivel de potencia acústica dB(A) 86 88 89
Largura/altura/profundidade mm 1.340 / 1.635 / 850 1.340 / 1.635 / 825 1.340 / 1.635 / 825
Peso líquido kg 277 348 348
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x16 (4+T)x16 (4+T)x16
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Refrigerante Carga de fábrica kg 13 17 17
Diâmetro tubo líquido/gas polg 5/8" / 1 1/4" 3/4" / 1 1/4" 3/4" / 1 1/4"
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -5°C / 48°C -5°C / 48°C -5°C / 48°C
funcionamento Temperatura ambiente exterior para ºC -23°C / 24°C -23°C / 24°C -23°C / 24°C
aquecimento mín./máx.
Protocolo de comunicação s6 s6 s6
MODELO
KCMI 112 (FRG100+FRG200)
KCMI 212 (FRG100+FRG300)
Uniões de derivação KCMI 312 (FRG200+FRG300)
KCMI 412 (FRG200+FRG400)
KCMI 512 (FRG300+FRG500)
KCME 12
Uniões de derivação tipo T de módulos exteriores
KCME 13
