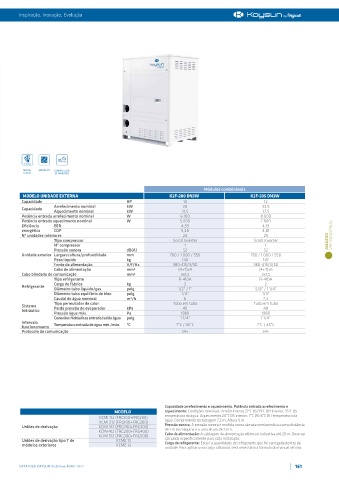

Page 161 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

REFRIG. MODULAR COMPRESSOR
R-410A DC INVERTER

Módulos combináveis
MODELO UNIDADE EXTERNA K2F-280 DN3W K2F-335 DN3W
Capacidade HP 10 12
Arrefecimento nominal kW 28 33,5
Capacidade
Aquecimento nominal kW 31,5 37,5
Potência entrada arrefecimento nominal W 6.100 8.000
Potência entrada aquecimento nominal W 5.830 7.800
Eficiência EER 4,59 4,19
energética COP 5,40 4,81
Nº unidades interiores 24 29 VRF INDUSTRIAL
Tipo compressor Scroll Inverter Scroll Inverter AMAZON
Nº compressor 1 1
Pressão sonora dB(A) 52 52
Unidade exterior Largura/altura/profundidade mm 780 / 1.000 / 550 780 / 1.000 / 550
Peso líquido kg 146 147
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x4 (4+T)x6
Cabo blindado de comunicação mm² 3x1,5 3x1,5
Tipo refrigerante R-410A R-410A
Carga de fábrica kg 2 2
Refrigerante
Diâmetro tubo líquido/gas polg 1/2" / 1" 5/8" / 1 1/4"
Diâmetro tubo equilíbrio de òleo polg 1/4" 1/4"
Caudal de água nominal m³/h 6 7,2
Tipo permutador de calor Tubo em tubo Tubo em tubo
Sistema Perda pressão do evaporador kPa 40 48
hidráulico
Pressão água máx. Pa 1980 1980
Conexões hidráulicas entrada/saída água polg 1 1/4" 1 1/4"
Intervalo Temperatura entrada de água mín./máx. ºC 7°C / 45°C 7°C / 45°C
funcionamento
Protocolo de comunicação s4+ s4+

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e
MODELO aquecimento: Condições nominais: Arrefecimento 27°C BS/19°C BH interior, 35°C BS
KCMI 112 (FRG100+FRG200) temperatura da água. Aquecimento 20°C BS interior, 7°C BS/6°C BH temperatura da
KCMI 212 (FRG100+FRG300) água. Comprimento da tubagem 7,5 m, Altura 0 m.
Uniões de derivação KCMI 312 (FRG200+FRG300) Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância
de 1 m da máquina e a uma altura de 1,3 m.
KCMI 412 (FRG200+FRG400) Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 20 m. Deve ser
KCMI 512 (FRG300+FRG500)
Uniões de derivação tipo T de KCME 12 calculada especificamente para cada instalação.
Carga de refrigerante: Esta é a quantidade de refrigerante que foi carregada dentro da
módulos exteriores KCME 13
unidade. Para aplicar uma carga adicional, será necessária a fórmula do manual técnico.
CATÁLOGO KAYSUN Sistemas AVAC 2022 161
