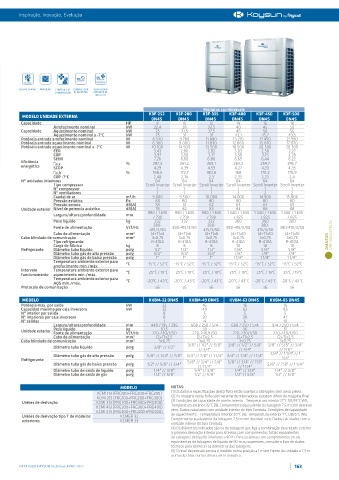

Page 163 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

REFRIG. R-410A MODULAR CONTROLO DE COMPRESSOR VENTILADOR
CONDENSAÇÃO DC INVERTER EXTERIOR DC
INVERTER

Módulos combináveis
MODELO UNIDADE EXTERNA K3F-252 K3F-280 K3F-335 K3F-400 K3F-450 K3F-500
DN4S
DN4S
DN4S
DN4S
DN4S
DN4S
Capacidade HP 8 10 12 14 16 18
Arrefecimento nominal kW 22,4 28 33,5 40 45 50
Capacidade Aquecimento nominal kW 25 31,5 37,5 45 50 56
Aquecimento nominal a -7°C kW 25 31 31 43,1 45,7 49,5
Potência entrada arrefecimento nominal W 6.540 9.780 11.880 13.210 17.450 21.990
Potência entrada aquecimento nominal W 6.300 9.000 11.830 12.860 15.870 17.070
Potência entrada aquecimento nominal a -7°C W 10.100 14.500 13.500 18.500 20.500 20.300
EER 3,43 2,86 2,82 3,03 2,58 2,27
COP 3,97 3,50 3,17 3,50 3,15 3,28
SEER 7,26 6,60 6,80 6,65 6,44 6,22
Eficiência Ƞs,c % 287,3 261,2 269,1 263,2 254,7 245,7
energética SCOP 4,29 4,39 4,59 4,27 4,33 4,35
Ƞs,h % 168,5 172,7 180,8 168 170,2 170,9
COP -7ºC 2,48 2,14 2,3 2,33 2,23 2,4
Nº unidades interiores 64 64 64 64 64 64
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressor 1 1 1 1 1 1
Nº ventiladores 1 1 1 2 2 2
Caudal de ar m³/h 9.000 9.500 10.000 14.000 14.900 15.800
Pressão estática Pa 80 80 80 80 80 80
Pressão sonora dB(A) 58 61 62 64 64 65
Unidade exterior Nivel de potencia acústica dB(A) 78 82 83 84 88 88
Largura/altura/profundidade mm 990 / 1.635 990 / 1.635 990 / 1.635 1.340 / 1.635 1.340 / 1.635 1.340 / 1.635
/ 790 / 790 / 790 / 825 / 825 / 825
Peso líquido kg 232 232 232 300 300 300
380- 380- 380-
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50
415/3/50 415/3/50 415/3/50
Cabo de alimentação mm² (4+T)x4 (4+T)x6 (4+T)x6 (4+T)x10 (4+T)x10 (4+T)x16 VRF INDUSTRIAL
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A R-410A AMAZON
Carga de fábrica kg 8 8 8 10 10 10
Refrigerante Diâmetro tubo líquido polg 1/2" 1/2" 1/2" 5/8" 5/8" 5/8"
Diâmetro tubo gás de alta pressão polg 3/4" 3/4" 3/4" 7/8" 7/8" 7/8"
Diâmetro tubo gás de baixa pressão polg 1" 1" 1" 1 1/8" 1 1/8" 1 1/8"
Temperatura ambiente exterior para ºC -15°C / 52°C -15°C / 52°C -15°C / 52°C -15°C / 52°C -15°C / 52°C -15°C / 52°C
arrefecimento mín./máx.
Intervalo Temperatura ambiente exterior para ºC -25°C / 19°C -25°C / 19°C -25°C / 19°C -25°C / 19°C -25°C / 19°C -25°C / 19°C
funcionamento aquecimento mín./máx.
Temperatura ambiente exterior para ºC -20°C / 43°C -20°C / 43°C -20°C / 43°C -20°C / 43°C -20°C / 43°C -20°C / 43°C
AQS mín./máx.
Protocolo de comunicação s6 s6 s6 s6 s6 s6
MODELO KVBM-32 DN4S KVBM-49 DN4S KVBM-63 DN4S KVBM-85 DN4S
Potência máx. por saída kW 32 16 16 16
Capacidad máxima por caja inversora kW 32 49 63 85
Nº interior por salida 8 5 5 5
Nº interiores por caja inversora 8 20 30 47
Nº salidas 1 4 6 10
Largura/altura/profundidade mm 440 / 195 / 296 668 / 250 / 574 668 / 250 / 574 974 / 250 / 574
51
36
33
10,5
Unidade exterior Peso líquido kg 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Fonte de alimentação
V/f/Hz
Cabo de alimentação mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75 3x0,75
3/8" // 1/2" // 5/8" 3/8" // 1/2" // 5/8" 3/8" // 5/8" // 3/4"
Diâmetro tubo líquido polg 3/8" // 1/2"
// 3/4" // 3/4" // 7/8"
3/4" // 1 1/4" // 1
Diâmetro tubo gás de alta pressão polg 5/8" // 3/4" // 7/8" 3/4" // 7/8" // 1 1/4" 3/4" // 7/8" // 1 1/4"
Refrigerante 5/8" // 3/4" // 7/8" 5/8" // 3/4" // 7/8" 3/8"
Diâmetro tubo gás de baixa pressão polg 1/2" // 5/8" // 3/4" // 1 1/4" // 1 1/4" 5/8" // 7/8" // 1 1/4"
Diâmetro tubo de saída de líquido polg 1/4" // 3/8" 1/4" // 3/8" 1/4" // 3/8" 1/4" // 3/8"
Diâmetro tubo de saída de gás polg 1/2" // 5/8" 1/2" // 5/8" 1/2" // 5/8" 1/2" // 5/8"
MODELO NOTAS:
KCMI 113 (FRG100+FRG200+FRG200) (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
KCMI 213 (FRG100+FRG200+FRG300) (2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina final.
Uniões de derivação KCMI 313 (FRG200+FRG300+FRG300) (3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB;
KCMI 413 (FRG200+FRG300+FRG400) Temperatura exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível
KCMI 513 (FRG300+FRG400+FRG500) zero; Dados calculados com unidade interior do tipo Conduta. Condições de capacidade
Uniões de derivação tipo T de módulos KCMER 32 de aquecimento - Temperatura interior 20°C DB; Temperatura exterior 7°C DB/6°C WB;
exteriores KCMER 33 Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com a
unidade interior do tipo Conduta.
(4) Os diâmetros indicados são os da tubagem que liga a combinação da unidade exterior
à primeira derivação interior para sitemas com comprimentos totais equivalentes
de tubagens de líquido inferiores a 90 m. Para sistemas com comprimentos totais
equivalentes de tubagens de líquido de 90 m ou superiores, consulte o livro de dados
técnicos para conhecer os diâmetros das tubagens.
(5) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1,3 m
acima do chão, numa câmara semi-anecóica.
CATÁLOGO KAYSUN Sistemas AVAC 2022 163
