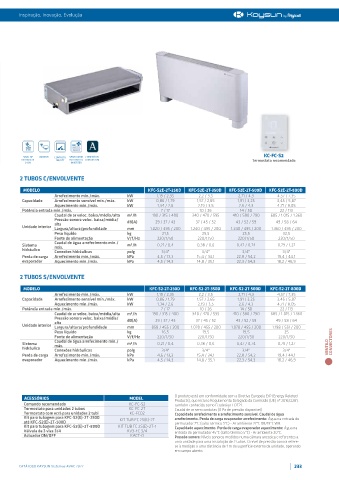

Page 233 - Catálogo Geral 2022
P. 233

Inspiração, Inovação, Evolução





























         SINAL DE   MODBUS  CONTACTO   VENTILADOR  COMPATÍVEL                                 KC-FC-S2
        ENTRADA DE   ON/OFF  INTERIOR DC  COM AIRZONE                                     Termostato recomendado
          0-10V           INVERTER
        2 TUBOS C/ENVOLVENTE

         MODELO                                      KFC-S2E-2T-250D  KFC-S2E-2T-350D  KFC-S2E-2T-500D  KFC-S2E-2T-800D
                    Arrefecimento mín./máx.   kW        1,19 / 2,35    2,2 / 3,5     2,71 / 4,3   4,57 / 7,35
         Capacidade  Arrefecimento sensível mín./máx.  kW  0,86 / 1,79  1,57 / 2,65  1,91 / 3,25  3,45 / 5,87
                    Aquecimento mín./máx.     kW        1,34 / 2,6     2,19 / 3,5    2,6 / 4,3    4,71 / 8,05
         Potência entrada mín./máx.                       7 / 17       10 / 26       14 / 50       22 / 113
                    Caudal de ar veloc. baixa/média/alta  m³/h  190 / 315 / 400  340 / 470 / 595  410 / 580 / 790  685 / 1.015 / 1.360
                    Pressão sonora veloc. baixa/média/  dB(A)  29 / 37 / 43  37 / 45 / 52  43 / 52 / 59  49 / 58 / 64
                    alta
         Unidade interior  Largura/altura/profundidade  mm  1.020 / 495 / 200  1.240 / 495 / 200  1.240 / 495 / 200  1.360 / 495 / 200
                    Peso líquido              kg          21,5          25,5          25,5          32,5
                    Fonte de alimentação      V/f/Hz    220/1/50      220/1/50       220/1/50      220/1/50
                    Caudal de água arrefecimento mín./
         Sistema    máx.                      m³/h      0,21 / 0,4    0,38 / 0,6    0,47 / 0,74    0,79 / 1,27
         hidráulico
                    Conexões hidráulicas      polg        3/4"          3/4"          3/4"          3/4"
         Perda de carga   Arrefecimento mín./máx.  kPa  4,6 / 13,3    15,4 / 34,1   22,8 / 54,2    19,4 / 44,1
         evaporador  Aquecimento mín./máx.    kPa       4,5 / 14,3    14,8 / 35,1   22,3 / 54,3   18,2 / 46,9
        2 TUBOS S/ENVOLVENTE
         MODELO                                      KFC-S2-2T-250D  KFC-S2-2T-350D  KFC-S2-2T-500D  KFC-S2-2T-800D
                    Arrefecimento mín./máx.   kW        1,19 / 2,35    2,2 / 3,5     2,71 / 4,3   4,57 / 7,35
         Capacidade  Arrefecimento sensível mín./máx.  kW  0,86 / 1,79  1,57 / 2,65  1,91 / 3,25  3,45 / 5,87
                    Aquecimento mín./máx.     kW        1,34 / 2,6     2,19 / 3,5    2,6 / 4,3    4,71 / 8,05
         Potência entrada mín./máx.                       7 / 17       10 / 26       14 / 50       22 / 113
                    Caudal de ar veloc. baixa/média/alta  m³/h  190 / 315 / 400  340 / 470 / 595  410 / 580 / 790  685 / 1.015 / 1.360
                    Pressão sonora veloc. baixa/média/  dB(A)  29 / 37 / 43  37 / 45 / 52  43 / 52 / 59  49 / 58 / 64
                    alta
         Unidade interior  Largura/altura/profundidade  mm  858 / 455 / 200  1.078 / 455 / 200  1.078 / 455 / 200  1.198 / 551 / 200
                    Peso líquido              kg          16,5          19,5          19,5           25
                    Fonte de alimentação      V/f/Hz    220/1/50      220/1/50       220/1/50      220/1/50
                    Caudal de água arrefecimento mín./
         Sistema    máx.                      m³/h      0,21 / 0,4    0,38 / 0,6    0,47 / 0,74    0,79 / 1,27        CONVECTORES
         hidráulico                                                                                                 VENTILO
                    Conexões hidráulicas      polg        3/4"          3/4"          3/4"          3/4"
         Perda de carga   Arrefecimento mín./máx.  kPa  4,6 / 13,3    15,4 / 34,1   22,8 / 54,2    19,4 / 44,1
         evaporador  Aquecimento mín./máx.    kPa       4,5 / 14,3    14,8 / 35,1   22,3 / 54,3   18,2 / 46,9






          ACESSÓRIOS                          MODEL           O produto está em conformidade com a Diretiva Europeia ErP (Energy Related
                                                              Products), que inclui o Regulamento Delegado da Comissão (UE) nº 2016/2281,
         Comando recomendado                  KC-FC-S2        também conhecido como Ecodesign LOT21.
         Termostato para unidades 2 tubos     KC-FC-2T        Caudal de ar sem condutas (0 Pa de pressão disponível)
         Termostato com ecrã para unidades 2 tubi  KC-FCD2    Capacidade arrefecimento e arrefecimento sensível. Caudal de água
         Kit para tubagem para KFC-S2(E)-2T-250D   KIT TUB FC 2S(E)-2T  arrefecimento. Perda de carga evaporador arrefecimento: Água na entrada do
         até KFC-S2(E)-2T-500D                                permutador 7°C (salto térmico 5°C) - Ar ambiente 27°C DB/19°C WB.
         Kit para tubagem para KFC-S2(E)-2T-800D  KIT TUB FC 2S(E)-2T-1  Capacidade aquecimento. Perda de carga evaporador aquecimento: Água na
         Válvula de 3 vias 3/4                KV3-FC 3/4      entrada do permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C.
         Actuador ON/OFF                       KACT-0         Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a
                                                              uma unidade para uma instalação de 2 tubos. O nível de pressão sonora refere-
                                                              se à medição a uma distância de 1 m da superfície externa da unidade, operando
                                                              em campo aberto.

        CATÁLOGO KAYSUN Sistemas AVAC 2022                                                              233
