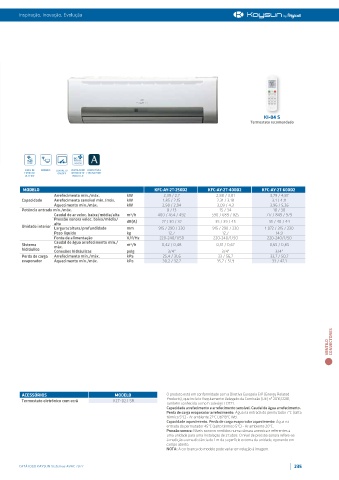

Page 235 - Catálogo Geral 2022
P. 235

Inspiração, Inovação, Evolução




















                                                                                              KI-04 S
                                                                                         Termostato recomendado









          SINAL DE   MODBUS  CONTACTO   VENTILADOR  COMPATÍVEL
          ENTRADA    ON/OFF  INTERIOR DC  COM AIRZONE
          DE 0-10V        INVERTER
         MODELO                                        KFC-AY-2T-250D2    KFC-AY-2T-400D2    KFC-AY-2T-600D2
                    Arrefecimento mín./máx.   kW           2,39 / 2,7        2,88 / 3,81        3,79 / 4,87
         Capacidade  Arrefecimento sensível mín./máx.  kW  1,85 / 2,15       2,31 / 3,18         3,1 / 4,11
                    Aquecimento mín./máx.     kW          2,58 / 2,94        3,09 / 4,3         3,96 / 5,26
         Potência entrada mín./máx.                         8 / 13            15 / 34            18 / 38
                    Caudal de ar veloc. baixa/média/alta  m³/h  400 / 454 / 492  590 / 689 / 825  717 / 849 / 979
                    Pressão sonora veloc. baixa/média/  dB(A)  27 / 30 / 32  35 / 39 / 45      35 / 40 / 44
                    alta
         Unidade interior
                    Largura/altura/profundidade  mm      915 / 290 / 230    915 / 290 / 230   1.072 / 315 / 230
                    Peso líquido              kg            12,7               12,7               14,9
                    Fonte de alimentação      V/f/Hz     220-240/1/50       220-240/1/50       220-240/1/50
                    Caudal de água arrefecimento mín./
         Sistema    máx.                      m³/h        0,42 / 0,48        0,51 / 0,67        0,65 / 0,85
         hidráulico  Conexões hidráulicas     polg          3/4"               3/4"               3/4"
         Perda de carga   Arrefecimento mín./máx.  kPa    25,4 / 31,6         33 / 56,7         33,7 / 50,7
         evaporador  Aquecimento mín./máx.    kPa         30,2 / 32,7        35,7 / 51,9         33 / 47,1














                                                                                                                    VENTILO  CONVECTORES










         ACESSÓRIOS                      MODELO             O produto está em conformidade com a Diretiva Europeia ErP (Energy Related
                                                            Products), que inclui o Regulamento Delegado da Comissão (UE) nº 2016/2281,
         Termostato eletrônico com ecrã  KCT-02.1 SR
                                                            também conhecido como Ecodesign LOT21.
                                                            Capacidade arrefecimento e arrefecimento sensível. Caudal de água arrefecimento.
                                                            Perda de carga evaporador arrefecimento: Água na entrada do permutador 7°C (salto
                                                            térmico 5°C) - Ar ambiente 27°C DB719°C WB.
                                                            Capacidade aquecimento. Perda de carga evaporador aquecimento: Água na
                                                            entrada do permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C.
                                                            Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a
                                                            uma unidade para uma instalação de 2 tubos. O nível de pressão sonora refere-se
                                                            à medição a uma distância de 1 m da superfície externa da unidade, operando em
                                                            campo aberto.
                                                            NOTA: A cor branca do modelo pode variar em relação à imagem.

        CATÁLOGO KAYSUN Sistemas AVAC 2022                                                              235
