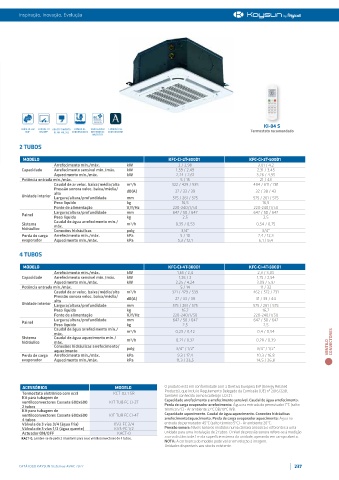

Page 237 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

KI-04 S

SAÍDA DE AR CONTACTO ABASTECIMENTO BOMBA DE VENTILADOR COMPATÍVEL
360° ON/OFF DE AR FRESCO CONDENSADOS INTERIOR DC COM AIRZONE Termostato recomendado
INVERTER
2 TUBOS
MODELO KFC-CI-2T-300D1 KFC-CI-2T-500D1
Arrefecimento mín./máx. kW 2 / 2,98 3,01 / 4,2
Capacidade Arrefecimento sensível mín./máx. kW 1,59 / 2,49 2,31 / 3,45
Aquecimento mín./máx. kW 2,24 / 2,61 3,26 / 4,95
Potência entrada mín./máx. 5 / 15 21 / 43
Caudal de ar veloc. baixa/média/alta m³/h 322 / 429 / 535 494 / 611 / 781
Pressão sonora veloc. baixa/média/ dB(A) 27 / 33 / 39 32 / 38 / 43
alta
Unidade interior Largura/altura/profundidade mm 575 / 261 / 575 575 / 261 / 575
Peso líquido kg 16,5 16,5
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50
Largura/altura/profundidade mm 647 / 50 / 647 647 / 50 / 647
Painel
Peso líquido kg 2,5 2,5
Caudal de água arrefecimento mín./
Sistema máx. m³/h 0,35 / 0,53 0,54 / 0,75
hidráulico
Conexões hidráulicas polg 3/4" 3/4"
Perda de carga Arrefecimento mín./máx. kPa 5 / 10 7,4 / 12,3
evaporador Aquecimento mín./máx. kPa 5,3 / 12,1 6,1 / 9,4
4 TUBOS

MODELO KFC-CI-4T-300D1 KFC-CI-4T-500D1
Arrefecimento mín./máx. kW 1,65 / 2,4 2,3 / 3,05
Capacidade Arrefecimento sensível mín./máx. kW 1,26 / 2 1,75 / 2,54
Aquecimento mín./máx. kW 2,25 / 4,24 3,09 / 5,97
Potência entrada mín./máx. 5 / 14 11 / 32
Caudal de ar veloc. baixa/média/alta m³/h 321 / 429 / 539 462 / 572 / 731
Pressão sonora veloc. baixa/média/ dB(A) 27 / 33 / 39 31 / 39 / 44
alta
Unidade interior Largura/altura/profundidade mm 575 / 261 / 575 575 / 261 / 575
Peso líquido kg 16,7 16,7
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50
Largura/altura/profundidade mm 647 / 50 / 647 647 / 50 / 647
Painel
Peso líquido kg 2,5 2,5
Caudal de água arrefecimento mín./ m³/h 0,29 / 0,42 0,4 / 0,54
máx.
Sistema Caudal de água aquecimento mín./ m³/h 0,21 / 0,32 0,28 / 0,39
hidráulico máx. CONVECTORES
Conexões hidráulicas arrefecimento/ polg 3/4" / 1/2" 3/4" / 1/2" VENTILO
aquecimento
Perda de carga Arrefecimento mín./máx. kPa 9,3 / 17,4 10,3 / 16,8
evaporador Aquecimento mín./máx. kPa 11,3 / 23,5 14,5 / 26,8

ACESSÓRIOS MODELO O produto está em conformidade com a Diretiva Europeia ErP (Energy Related
Termostato eletrônico com ecrã KCT-02.1 SR Products), que inclui o Regulamento Delegado da Comissão (UE) nº 2016/2281,
também conhecido como Ecodesign LOT21.
Kit para tubagem de Capacidade arrefecimento e arrefecimento sensível. Caudal de água arrefecimento.
ventiloconvectores Cassete 600x600 KIT TUB FC CI-2T Perda de carga evaporador arrefecimento: Água na entrada do permutador 7°C (salto
2 tubos
Kit para tubagem de térmico 5°C) - Ar ambiente 27°C DB/19°C WB.
ventiloconvectores Cassete 600x600 KIT TUB FC CI-4T Capacidade aquecimento. Caudal de água aquecimento. Conexões hidráulicas
4 tubos arrefecimento/aquecimento. Perda de carga evaporador aquecimento: Água na
Válvula de 3 vias 3/4 (água fría) KV3-FC 3/4 entrada do permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C.
Válvula de 3 vias 1/2 (água quente) KV3-FC 1/2 Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a uma
Actuador ON/OFF KACT-0 unidade para uma instalação de 2 tubos. O nível de pressão sonora refere-se à medição
KACT-0: Lembre-se de pedir 2 atuadores para seus ventiloconvectores de 4 tubos. a uma distância de 1 m da superfície externa da unidade, operando em campo aberto.
NOTA: A cor branca do modelo pode variar em relação à imagem.
Unidades disponíveis aos stocks existente.

CATÁLOGO KAYSUN Sistemas AVAC 2022 237
