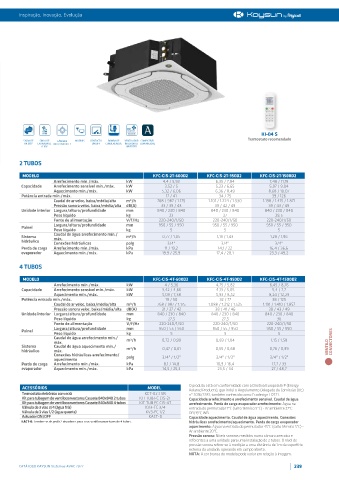

Page 239 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

KI-04 S

Termostato recomendado
SAÍDA DE SINAL DE LÂMINAS MODBUS CONTACTO BOMBA DE VENTILADOR COMPATÍVEL
AR 360° ENTRADA DE INDEPENDENTES ON/OFF CONDENSADOS INTERIOR DC COM AIRZONE
0-10V INVERTER
2 TUBOS

MODELO KFC-CIS-2T-600D2 KFC-CIS-2T-950D2 KFC-CIS-2T-1500D2
Arrefecimento mín./máx. kW 4,4 / 5,93 6,35 / 7,84 7,48 / 11,19
Capacidade Arrefecimento sensível mín./máx. kW 3,52 / 5 5,23 / 6,65 5,97 / 9,04
Aquecimento mín./máx. kW 5,32 / 6,06 6,36 / 8,49 8,68 / 10,07
Potência entrada mín./máx. 17 / 41 34 / 75 39 / 126
Caudal de ar veloc. baixa/média/alta m³/h 768 / 987 / 1.175 1.101 / 1.224 / 1.530 1.198 / 1.415 / 1.871
Pressão sonora veloc. baixa/média/alta dB(A) 33 / 39 / 43 39 / 42 / 49 39 / 43 / 49
Unidade interior Largura/altura/profundidade mm 840 / 230 / 840 840 / 230 / 840 840 / 230 / 840
Peso líquido kg 23 27 29,5
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Largura/altura/profundidade mm 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950
Painel
Peso líquido kg 5 5 5
Caudal de água arrefecimento mín./
Sistema máx. m³/h 0,77 / 1,05 1,13 / 1,43 1,28 / 1,96
hidráulico
Conexões hidráulicas polg 3/4" 3/4" 3/4"
Perda de carga Arrefecimento mín./máx. kPa 11 / 19,2 14,1 / 22 16,4 / 36,6
evaporador Aquecimento mín./máx. kPa 19,9 / 25,9 17,4 / 28,1 23,3 / 49,2
4 TUBOS
MODELO KFC-CIS-4T-600D2 KFC-CIS-4T-950D2 KFC-CIS-4T-1500D2
Arrefecimento mín./máx. kW 4 / 5,36 4,75 / 5,82 6,45 / 8,76
Capacidade Arrefecimento sensível mín./máx. kW 3,42 / 4,66 4,13 / 5,05 5,4 / 7,7
Aquecimento mín./máx. kW 5,09 / 7,38 5,93 / 8,52 8,24 / 12,29
Potência entrada mín./máx. 19 / 50 32 / 77 38 / 125
Caudal de ar veloc. baixa/média/alta m³/h 768 / 987 / 1.175 1.088 / 1.212 / 1.525 1.191 / 1.410 / 1.857
Pressão sonora veloc. baixa/média/alta dB(A) 31 / 37 / 42 38 / 41 / 46 38 / 43 / 49
Unidade interior Largura/altura/profundidade mm 840 / 230 / 840 840 / 230 / 840 840 / 230 / 840
Peso líquido kg 27,5 27,5 30
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Largura/altura/profundidade mm 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950
Painel
Peso líquido kg 5 5 5
Caudal de água arrefecimento mín./ m³/h 0,72 / 0,99 0,83 / 1,04 1,15 / 1,58
máx. CONVECTORES
Sistema Caudal de água aquecimento mín./ m³/h 0,47 / 0,61 0,55 / 0,68 0,76 / 0,99 VENTILO
hidráulico máx.
Conexões hidráulicas arrefecimento/ polg 3/4" / 1/2" 3/4" / 1/2" 3/4" / 1/2"
aquecimento
Perda de carga Arrefecimento mín./máx. kPa 8,1 / 14,8 10,9 / 16,4 17,7 / 33
evaporador Aquecimento mín./máx. kPa 14,5 / 25,3 23,5 / 34 27 / 48,7
ACESSÓRIOS MODEL O produto está em conformidade com a Diretiva Europeia ErP (Energy
Related Products), que inclui o Regulamento Delegado da Comissão (UE)
Termostato eletrônico com ecrã KCT-02.1 SR nº 2016/2281, também conhecido como Ecodesign LOT21.
Kit para tubagem de ventiloconvectores Cassete 840x840 2 tubos KIT TUB FC CIS-2T Capacidade arrefecimento e arrefecimento sensível. Caudal de água
Kit para tubagem de ventiloconvectores Cassete 840x840 4 tubos KIT TUB FC CIS-4T arrefecimento. Perda de carga evaporador arrefecimento: Água na
Válvula de 3 vias 3/4 (água fría) KV3-FC 3/4 entrada do permutador 7°C (salto térmico 5°C) - Ar ambiente 27°C
Válvula de 3 vias 1/2 (água quente) KV3-FC 1/2 DB/19°C WB.
Actuador ON/OFF KACT-0 Capacidade aquecimento. Caudal de água aquecimento. Conexões
KACT-0: Lembre-se de pedir 2 atuadores para seus ventiloconvectores de 4 tubos. hidráulicas arrefecimento/aquecimento. Perda de carga evaporador
aquecimento: Água na entrada do permutador 45°C (salto térmico 5°C) -
Ar ambiente 20°C.
Pressão sonora: Níveis sonoros medidos numa câmara anecoica e
referentes a uma unidade para uma instalação de 2 tubos. O nível de
pressão sonora refere-se à medição a uma distância de 1 m da superfície
externa da unidade, operando em campo aberto.
NOTA: A cor branca do modelo pode variar em relação à imagem.

CATÁLOGO KAYSUN Sistemas AVAC 2022 239
