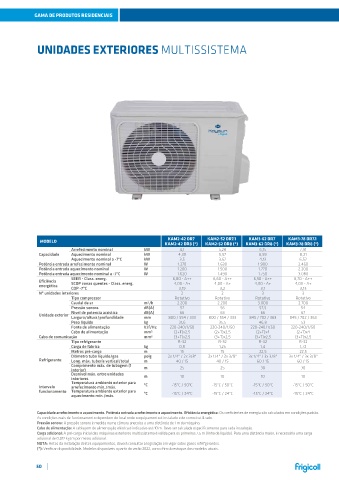

Page 50 - Catálogo Geral 2022

GAMA DE PRODUTOS RESIDENCIAIS

UNIDADES EXTERIORES MULTISSISTEMA

KAM2-42 DR7
KAM2-52 DR7.1
KAM3-78 DR7.1
KAM3-62 DR7
MODELO KAM2-42 DR8 (*) KAM2-52 DR8 (*) KAM3-62 DR8 (*) KAM3-78 DR8 (*)
Arrefecimento nominal kW 4,1 5,28 6,15 7,91
Capacidade Aquecimento nominal kW 4,39 5,57 6,59 8,21
Aquecimento nominal a -7°C kW 3,5 3,62 4,13 6,52
Potência entrada arrefecimento nominal W 1.270 1.630 1.900 2.450
Potência entrada aquecimento nominal W 1.200 1.500 1.770 2.200
Potência entrada aquecimento nominal a -7°C W 1.620 1.490 1.750 3.080
SEER - Class. energ. 6,80 - A++ 6,60 - A++ 6,50 - A++ 6,70 - A++
Eficiência SCOP zonas quentes - Class. energ. 4,00 - A+ 4,00 - A+ 4,00 - A+ 4,00 - A+
energética
COP -7ºC 3,19 3,2 3,1 3,13
Nº unidades interiores 2 2 3 3
Tipo compressor Rotativo Rotativo Rotativo Rotativo
Caudal de ar m³/h 2.200 2.200 3.000 2.700
Pressão sonora dB(A) 57 56 57,5 54
Nivel de potencia acústica dB(A) 66 63 66 67
Unidade exterior
Largura/altura/profundidade mm 800 / 554 / 333 800 / 554 / 333 845 / 702 / 363 845 / 702 / 363
Peso líquido kg 31,6 35,5 46,8 53
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x2,5 (2+T)x2,5 (2+T)x4 (2+T)x4
Cabo de comunicação mm² (3+T)x2,5 (3+T)x2,5 (3+T)x2,5 (3+T)x2,5
Tipo refrigerante R-32 R-32 R-32 R-32
Carga de fábrica kg 0,9 1,25 1,4 1,72
Metros pré-carga m 15 15 22,5 22,5
Diâmetro tubo líquido/gas polg 2x 1/4" / 2x 3/8" 2x 1/4" / 2x 3/8" 3x 1/4" / 3x 3/8" 3x 1/4" / 3x 3/8"
Refrigerante Long. máx. tubería vertical/total m 40 / 15 40 / 15 60 / 15 60 / 15
Comprimento máx. de tubagem (1 m 25 25 30 30
interior)
Desnivel máx. entre unidades m 10 10 10 10
interiores
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.
Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Os coeficientes de energia são calculados em condições padrão.
As condições reais de funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara anecoica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem de alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga inicial das máquinas exteriores multissistema é válida para os primeiros 7,5 m (linha de líquido). Para uma distância maior, é necessária uma carga
adicional de 0,012 kg/m por metro adicional.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrifgerantes.
(*): Verificar disponibilidade. Modelos disponíveis a partir do verão 2022, com o fim do estoque dos modelos atuais.
