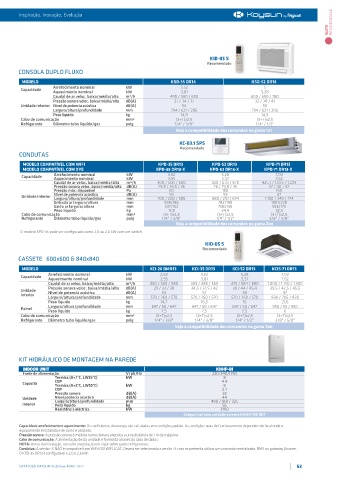

Page 53 - Catálogo Geral 2022

Inspiração, Inovação, Evolução RESIDENZIALE
SUITE

KID-05 S
Recomendado
CONSOLA DUPLO FLUXO
MODELO KSD-35 DR14 KSD-52 DR14
Arrefecimento nominal kW 3,52 5
Capacidade
Aquecimento nominal kW 3,81 5,28
Caudal de ar veloc. baixa/média/alta m³/h 490 / 580 / 650 600 / 690 / 780
Pressão sonora veloc. baixa/média/alta dB(A) 27 / 34 / 37 32 / 38 / 41
Unidade interior Nivel de potencia acústica dB(A) 54 55
Largura/altura/profundidade mm 794 / 621 / 206 794 / 621 / 206
Peso líquido kg 14,9 14,9
Cabo de comunicação mm² (3+T)x2,5 (3+T)x2,5
Refrigerante Diâmetro tubo líquido/gas polg 1/4" / 3/8" 1/4" / 1/2"
Veja a compatibilidade dos comandos na gama 1x1
KC-03.1 SPS
Recomendado
CONDUTAS
MODELO COMPATÍVEL COM WIFI KPD-35 DR13 KPD-52 DR13 KPD-71 DR13
MODELO COMPATÍVEL COM XYE KPD-35 DR13-X KPD-52 DR13-X KPD-71 DR13-X
Arrefecimento nominal kW 3,52 5,28 7,03
Capacidade
Aquecimento nominal kW 3,81 5,57 7,62
Caudal de ar veloc. baixa/média/alta m³/h 300 / 500 / 600 420 / 670 / 870 825,1 / 1.035 / 1.229
Pressão sonora veloc. baixa/média/alta dB(A) 29,8 / 33,5 / 36 26 / 29,8 / 35 37 / 40 / 42
Pressão máx. disponível Pa 60 100 160
59
67
59
Unidade interior Nivel de potencia acústica dB(A) 700 / 200 / 506 880 / 210 / 674 1.100 / 249 / 774
Largura/altura/profundidade
mm
Entrada ar largura/altura mm 599/186 782/190 1001/228
Saída ar largura/altura mm 537/152 706/136 926/175
Peso líquido kg 17,8 24,4 32,3
Cabo de comunicação mm² (3+T)x2,5 (3+T)x2,5 (3+T)x2,5
Refrigerante Diâmetro tubo líquido/gas polg 1/4" / 3/8" 1/4" / 1/2" 3/8" / 5/8"
Veja a compatibilidade dos comandos na gama Zen
O modelo KPD-35 pode ser configurado como 2,0 ou 2,6 kW com um switch.
KID-05 S
Recomendado
CASSETE 600x600 & 840x840
MODELO KCI-26 DMR13 KCI-35 DR13 KCI-52 DR13 KCIS-71 DR13
Arrefecimento nominal kW 2,63 3,52 5,28 7,03
Capacidade
Aquecimento nominal kW 2,93 3,81 5,57 7,62
Caudal de ar veloc. baixa/média/alta m³/h 450 / 500 / 580 389 / 485 / 569 479 / 584 / 680 1.000 / 1.140 / 1.300
Pressão sonora veloc. baixa/média/alta dB(A) 29 / 33 / 38 34,5 / 37,5 / 42 39 / 44 / 45,4 39,5 / 42,5 / 45,5
Unidade Nivel de potencia acústica dB(A) 53 57 59 57
interior
Largura/altura/profundidade mm 570 / 260 / 570 570 / 260 / 570 570 / 260 / 570 830 / 205 / 830
Peso líquido kg 14,7 16,3 16 21,6
Largura/altura/profundidade mm 647 / 50 / 647 647 / 50 / 647 647 / 50 / 647 950 / 55 / 950
Painel
Peso líquido kg 2,5 2,5 2,5 6
Cabo de comunicação mm² (3+T)x2,5 (3+T)x2,5 (3+T)x2,5 (3+T)x2,5
Refrigerante Diâmetro tubo líquido/gas polg 1/4" / 3/8" 1/4" / 3/8" 1/4" / 1/2" 3/8" / 5/8"
Veja a compatibilidade dos comandos na gama Zen

KIT HIDRÁULICO DE MONTAGEM NA PAREDE
INDOOR UNIT KHHP-BI
KHHP-BI
INDOOR UNIT
Fonte de alimentação V/ph/Hz 220-240/1/50
Termica (A+7°C, LW35°C) kW 8
Capacità COP kW 4.4
8
Termica (A+2°C, LW55°C)
COP 2.1
Pressão sonora dB(A) 32
44
Unidade Nível potência acústica dB(A) 490 / 918 / 325
Largura/altura/profundidade
mm
interior Peso líquido kg 56
Resistência eléctrica kW 3100
Compatível com unidade externa KAM4-105 DR7
Capacidade arrefecimento e aquecimento: Os coeficientes de energia são calculados em condições padrão. As condições reais de funcionamento dependem do local onde o
equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara anecoica a uma distância de 1 m da máquina.
Cabo de comunicação: A alimentação desta unidade é fornecida através do cabo de dados.
NOTA: Antes da instalação, consulte a legislação em vigor sobre gases refrigerantes.
Condutas: A versão -X NÃO é compatível com WiFi K03 WIFI LCAC. Deverá ser selecionada a versão -X caso se pretenda utilizar um comando centralizado, BMS ou gateway Airzone.
O KPD-35 DR13 é configurável e 2,0 e 2,6 kW.
CATÁLOGO KAYSUN Sistemas AVAC 2022 53
