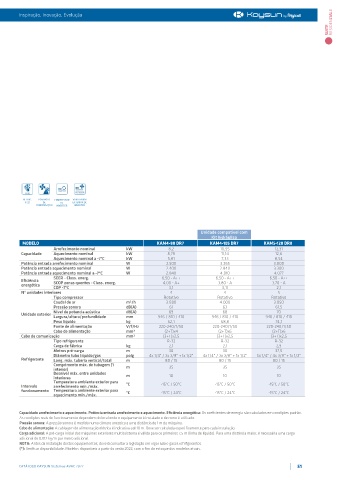

Page 51 - Catálogo Geral 2022

Inspiração, Inovação, Evolução RESIDENZIALE
SUITE SUITE RESIDENTIAL

REFRIG. CONTROLO COMPRESSOR VENTILADOR
R-32 DE DC EXTERIOR DC
CONDENSAÇÃO INVERTER INVERTER

Unidade compatível com
Kit hidráulico
MODELO KAM4-80 DR7 KAM4-105 DR7 KAM5-120 DR8
Arrefecimento nominal kW 8,2 10,55 12,31
Capacidade Aquecimento nominal kW 8,79 11,14 12,6
Aquecimento nominal a -7°C kW 5,81 7,33 8,54
Potência entrada arrefecimento nominal W 2.500 3.265 3.800
Potência entrada aquecimento nominal W 2.400 2.840 3.300
Potência entrada aquecimento nominal a -7°C W 2.840 4.010 4.077
SEER - Class. energ. 6,50 - A++ 6,50 - A++ 6,50 - A++
Eficiência SCOP zonas quentes - Class. energ. 4,00 - A+ 3,80 - A 3,70 - A
energética
COP -7ºC 3,1 3,11 2,1
Nº unidades interiores 4 4 5
Tipo compressor Rotativo Rotativo Rotativo
Caudal de ar m³/h 3.800 4.000 3.850
Pressão sonora dB(A) 61 63 61,5
Nivel de potencia acústica dB(A) 69 68 70
Unidade exterior
Largura/altura/profundidade mm 946 / 810 / 410 946 / 810 / 410 946 / 810 / 410
Peso líquido kg 62,1 68,8 74,1
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x4 (2+T)x6 (2+T)x6
Cabo de comunicação mm² (3+T)x2,5 (3+T)x2,5 (3+T)x2,5
Tipo refrigerante R-32 R-32 R-32
Carga de fábrica kg 2,1 2,1 2,9
Metros pré-carga m 30 30 37,5
Diâmetro tubo líquido/gas polg 4x 1/4" / 3x 3/8" + 1x 1/2" 4x 1/4" / 3x 3/8" + 1x 1/2" 5x 1/4" / 4x 3/8" + 1x 1/2"
Refrigerante Long. máx. tubería vertical/total m 80 / 15 80 / 15 80 / 15
Comprimento máx. de tubagem (1 m 35 35 35
interior)
Desnivel máx. entre unidades m 10 10 10
interiores
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Os coeficientes de energia são calculados em condições padrão.
As condições reais de funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara anecoica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem de alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga inicial das máquinas exteriores multissistema é válida para os primeiros 7,5 m (linha de líquido). Para uma distância maior, é necessária uma carga
adicional de 0,012 kg/m por metro adicional.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrifgerantes.
(*): Verificar disponibilidade. Modelos disponíveis a partir do verão 2022, com o fim do estoque dos modelos atuais.

CATÁLOGO KAYSUN Sistemas AVAC 2022 51
