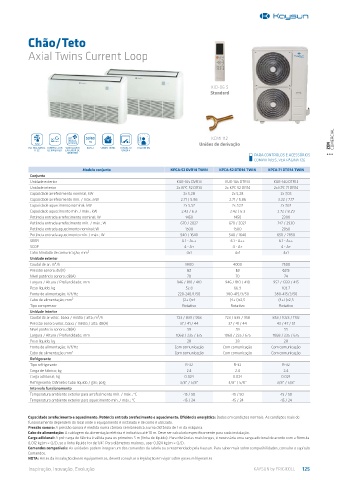

Page 125 - KAYSUN CATÁLOGO 2023

Chão/Teto

Axial Twins Current Loop

KID-06 S
Standard

KCMI 112 COMERCIAL
Uniões de derivação
REFRIGERANTE COMPRESSOR VENTILADOR HERTZ SMART HOME CONTACTO FOLLOW ME ZEN
R-32 DC INVERTER EXTERIOR DC ON/OFF
INVERTER
PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 126
Modelo conjunto KPCA-52 DVR14 TWIN KPCA-52 DTR14 TWIN KPCA-71 DTR14 TWIN
Conjunto
Unidade exterior KUE-105 DVR13 KUE-105 DTR13 KUE-140 DTR13
Unidade interior 2x KPC-52 DR14 2x KPC-52 DR14 2x KPC-71 DR14
Capacidade arrefecimento nominal, kW 2x 5,28 2x 5,28 2x 7,03
Capacidade arrefecimento mín. / máx.; kW 2.71 / 5.86 2.71 / 5.86 3.22 / 7.77
Capacidade aquecimento nominal; kW 2x 5,57 2x 5,57 2x 7,62
Capacidade aquecimento mín. / máx.; kW 2.42 / 6.3 2.42 / 6.3 2.72 / 8.29
Potência entrada arrefecimento nominal; W 1450 1450 2300
Potência entrada arrefecimento mín. / máx.; W 670 / 2027 670 / 2027 747 / 2930
Potência entrada aquecimento nominal; W 1500 1500 2050
Potência entrada aquecimento mín. / máx.; W 540 / 1640 540 / 1640 650 / 2850
SEER 6.1 - A++ 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1 4x1
Unidade exterior
Caudal de ar; m³/h 3800 4000 7500
Pressão sonora; dB(A) 62 63 63.5
Nível potência sonora; dB(A) 70 70 74
Largura / Altura / Profundidade; mm 946 / 810 / 410 946 / 810 / 410 952 / 1333 / 415
Peso líquido; kg 52.8 66.9 103.7
Fonte de alimentação; V/f/Hz 220-240/1/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (2+T)x4 (4+T)x2,5 (4+T)x2,5
Tipo compressor Rotativo Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 723 / 839 / 958 723 / 839 / 958 853 / 1023 / 1192
Pressão sonora veloc. baixa / média / alta; dB(A) 37 / 41 / 44 37 / 41 / 44 43 / 47 / 51
Nível potência sonora; dB(A) 59 59 55
Largura / Altura / Profundidade; mm 1068 / 235 / 675 1068 / 235 / 675 1068 / 235 / 675
Peso líquido; kg 28 28 28
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação Com comunicação
Refrigerante
Tipo refrigerante R-32 R-32 R-32
Carga de fábrica; kg 2.4 2.4 2.4
Carga adicional; kg 0.024 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8”
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 125
