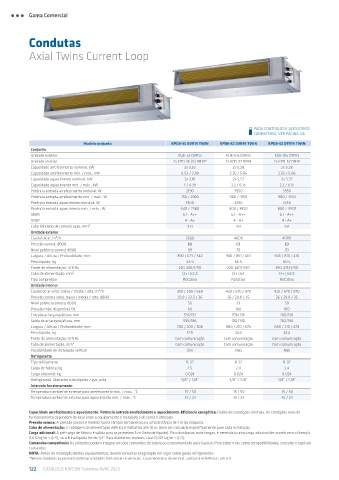

Page 122 - KAYSUN CATÁLOGO 2023

Gama Comercial

Condutas

Axial Twins Current Loop

PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 126
Modelo conjunto KPDA-35 DVR14 TWIN KPDA-52 DVR14 TWIN KPDA-52 DTR14 TWIN
Conjunto
Unidade exterior KUE-52 DVR13 KUE-105 DVR13 KUE-105 DTR13
Unidade interior 2x KPD-35 (V) DR14* 2x KPD-52 DR14 2x KPD-52 DR14
Capacidade arrefecimento nominal, kW 2x 3,52 2x 5,28 2x 5,28
Capacidade arrefecimento mín. / máx.; kW 0.53 / 3.99 2.55 / 5.86 2.55 / 5.86
Capacidade aquecimento nominal; kW 2x 3,81 2x 5,57 2x 5,57
Capacidade aquecimento mín. / máx.; kW 1 / 4.39 2.2 / 6.15 2.2 / 6.15
Potência entrada arrefecimento nominal; W 2190 3950 3950
Potência entrada arrefecimento mín. / máx.; W 750 / 2960 900 / 4150 900 / 4150
Potência entrada aquecimento nominal; W 1900 3250 3250
Potência entrada aquecimento mín. / máx.; W 640 / 2580 800 / 3950 800 / 3950
SEER 6.1 - A++ 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1 4x1
Unidade exterior
Caudal de ar; m³/h 3500 4000 4000
Pressão sonora; dB(A) 60 63 63
Nível potência sonora; dB(A) 69 70 70
Largura / Altura / Profundidade; mm 890 / 673 / 342 946 / 810 / 410 946 / 810 / 410
Peso líquido; kg 43.9 66.9 80.5
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 380-415/3/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x4 (4+T)x2,5
Tipo compressor Rotativo Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 350 / 500 / 660 420 / 670 / 870 420 / 670 / 870
Pressão sonora veloc. baixa / média / alta; dB(A) 29.8 / 33.5 / 36 26 / 29.8 / 35 26 / 29.8 / 35
Nível potência sonora; dB(A) 56 59 59
Pressão máx. disponível; Pa 60 100 100
Entrada ar largura/altura; mm 537/152 706/136 706/136
Saída de ar largura/altura; mm 599/186 782/190 782/190
Largura / Altura / Profundidade; mm 700 / 200 / 506 880 / 210 / 674 880 / 210 / 674
Peso líquido; kg 17.8 24.4 24.4
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação Com comunicação
Possibilidade de instalação vertical Sim Não Não
Refrigerante
Tipo refrigerante R-32 R-32 R-32
Carga de fábrica; kg 1.5 2.4 2.4
Carga adicional; kg 0.024 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8”
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
*Nestes modelos é possível combinar unidades horizontais e verticais. Caso necessite da vertical, solicite a referência com o V.
