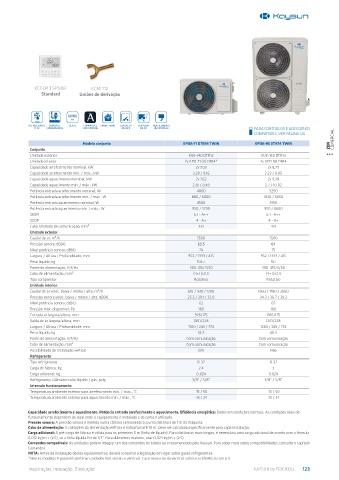

Page 123 - KAYSUN CATÁLOGO 2023

KCT-04.1 SPSWF KCMI 112
Standard Uniões de derivação

REFRIGERANTE BOMBA DE HERTZ COMPATÍVEL SMART HOME CONTACTO ENTRADA ABASTECIMENTO
R-32 CONDENSADOS COM AIRZONE ON/OFF DE AR DE AR FRESCO PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 126
Modelo conjunto KPDA-71 DTR14 TWIN KPDA-90 DTR14 TWIN ZEN COMERCIAL
Conjunto
Unidade exterior KUE-140 DTR13 KUE-160 DTR13
Unidade interior 2x KPD-71 (V) DR14* 2x KPD-90 DR14
Capacidade arrefecimento nominal, kW 2x 7,03 2x 8,79
Capacidade arrefecimento mín. / máx.; kW 3.28 / 8.16 2.23 / 9.85
Capacidade aquecimento nominal; kW 2x 7,62 2x 9,38
Capacidade aquecimento mín. / máx.; kW 2.81 / 8.49 2.7 / 10.02
Potência entrada arrefecimento nominal; W 4800 5250
Potência entrada arrefecimento mín. / máx.; W 880 / 6000 1030 / 6650
Potência entrada aquecimento nominal; W 4500 5150
Potência entrada aquecimento mín. / máx.; W 950 / 5700 950 / 6600
SEER 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1
Unidade exterior
Caudal de ar; m³/h 7500 7500
Pressão sonora; dB(A) 63.5 64
Nível potência sonora; dB(A) 74 75
Largura / Altura / Profundidade; mm 952 / 1333 / 415 952 / 1333 / 415
Peso líquido; kg 103.7 107
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x2,5 (4+T)x2,5
Tipo compressor Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 610 / 930 / 1200 1560 / 1780 / 2060
Pressão sonora veloc. baixa / média / alta; dB(A) 25.5 / 29.1 / 32.8 34.3 / 36.7 / 39.2
Nível potência sonora; dB(A) 62 65
Pressão máx. disponível; Pa 160 160
Entrada ar largura/altura; mm 926/175 1186/175
Saída de ar largura/altura; mm 1001/228 1261/228
Largura / Altura / Profundidade; mm 1100 / 249 / 774 1260 / 249 / 774
Peso líquido; kg 32.3 40.5
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação
Possibilidade de instalação vertical Sim Não
Refrigerante
Tipo refrigerante R-32 R-32
Carga de fábrica; kg 2.4 3
Carga adicional; kg 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8”
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
*Nestes modelos é possível combinar unidades horizontais e verticais. Caso necessite da vertical, solicite a referência com o V.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 123
