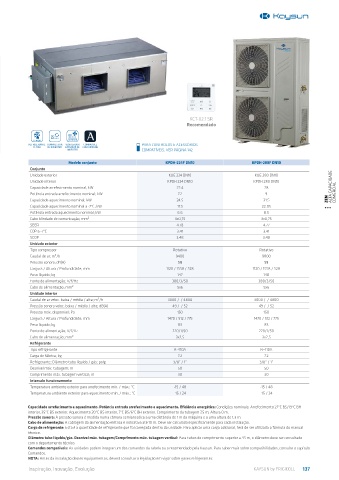

Page 137 - KAYSUN CATÁLOGO 2023

KCT-02.1 SR
Recomendado

REFRIGERANTE COMPRESSOR VENTILADOR COMPATÍVEL PARA CONTROLOS E ACESSÓRIOS
R-410A DC INVERTER EXTERIOR DC COM AIRZONE
INVERTER COMPATÍVEIS, VER PÁGINA 142
Modelo conjunto KPDH-224F DN10 KPDH-280F DN10
Conjunto
Unidade exterior KUE 224 DN10 KUE 280 DN10
Unidade interior KPDH 224 DN10 KPDH 280 DN10
Capacidade arrefecimento nominal, kW 22.4 28 ALTA CAPACIDADE
Potência entrada arrefecimento nominal; kW 7.2 9 COMERCIAL
Capacidade aquecimento nominal; kW 24.5 31.5 ZEN
Capacidade aquecimento nominal a -7°C; kW 17.5 22.05
Potência entrada aquecimento nominal; kW 6.6 8.5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75
SEER 4.78 4.77
COP a -7°C 3.41 3.41
SCOP 3.48 3.48
Unidade exterior
Tipo compressor Rotativo Rotativo
Caudal de ar; m³/h 9400 9800
Pressão sonora; dB(A) 58 59
Largura / Altura / Profundidade; mm 1120 / 1558 / 528 1120 / 1558 / 528
Peso líquido; kg 147 148
Fonte de alimentação; V/f/Hz 380/3/50 380/3/50
Cabo de alimentação; mm² 5x6 5x6
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 3000 / / 4800 3000 / / 4800
Pressão sonora veloc. baixa / média / alta; dB(A) 49 / / 52 49 / / 52
Pressão máx. disponível; Pa 150 150
Largura / Altura / Profundidade; mm 1470 / 512 / 775 1470 / 512 / 775
Peso líquido; kg 83 83
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50
Cabo de alimentação; mm² 3x2,5 3x2,5
Refrigerante
Tipo refrigerante R-410A R-410A
Carga de fábrica; kg 7.2 7.2
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 1” 3/8” / 1”
Desnível máx. tubagem; m 50 50
Comprimento máx. tubagem vertical; m 30 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 48 -15 / 48
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Condições nominais: Arrefecimento 27°C BS/19°C BH
interior, 35°C BS exterior. Aquecimento 20°C BS interior, 7°C BS/6°C BH exterior. Comprimento da tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga de refrigerante: Esta é a quantidade de refrigerante que foi carregada dentro da unidade. Para aplicar uma carga adicional, terá de ser utilizada a fórmula do manual
técnico.
Diâmetro tubo líquido/gás. Desnível máx. tubagem/Comprimento máx. tubagem vertical: Para tubos de comprimento superior a 45 m, o diâmetro deve ser consultado
com o departamento técnico.
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 137
