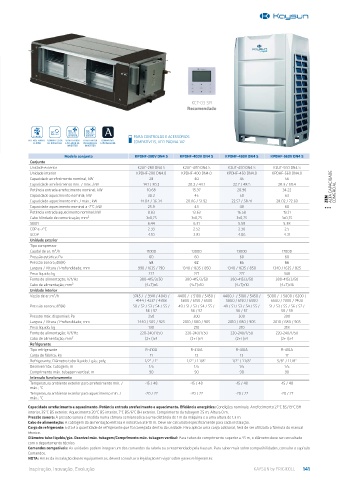

Page 141 - KAYSUN CATÁLOGO 2023

KCT-03 SR
Recomendado

PARA CONTROLOS E ACESSÓRIOS
REFRIGERANTE COMPRESSOR VENTILADOR VENTILADOR COMPATÍVEL COMPATÍVEIS, VER PÁGINA 142
R-410A DC INVERTER EXTERIOR DC INTERIOR DC COM AIRZONE
INVERTER INVERTER
Modelo conjunto KPDHF-280V DN4 S KPDHF-400V DN4 S KPDHF-450V DN4 S KPDHF-560V DN4 S
Conjunto
Unidade exterior K2UF-280 DN4 S K2UF-400 DN4 S K2UF-450 DN4 S K2UF-560 DN4 S
Unidade interior KPDHF-280 DN4.0 KPDHF-400 DN4.0 KPDHF-450 DN4.0 KPDHF-560 DN4.0
Capacidade arrefecimento nominal, kW 28 40 45 56
Capacidade arrefecimento mín. / máx.; kW 14.1 / 30.2 20.2 / 43.1 22.7 / 48.5 28.3 / 60.4 ALTA CAPACIDADE
Potência entrada arrefecimento nominal; kW 10.68 15.37 20.96 34.22 COMERCIAL
Capacidade aquecimento nominal; kW 30.2 45 50 63
Capacidade aquecimento mín. / máx.; kW 14.04 / 36.34 20.06 / 51.92 22.57 / 58.41 28.02 / 72.69 ZEN
Capacidade aquecimento nominal a -7°C; kW 25.9 43 48 60
Potência entrada aquecimento nominal; kW 8.83 13.63 16.58 19.21
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75
SEER 6.44 6.31 5.58 5.38
COP a -7°C 2.33 2.52 2.30 2.5
SCOP 4.10 3.81 4.06 4.31
Unidade exterior
Tipo compressor
Caudal de ar; m³/h 11000 13000 13000 17000
Pressão estática; Pa 60 60 60 60
Pressão sonora; dB(A) 58 62 65 66
Largura / Altura / Profundidade; mm 990 / 1635 / 790 1340 / 1635 / 850 1340 / 1635 / 850 1340 / 1635 / 825
Peso líquido; kg 227 277 277 348
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x6 (4+T)x10 (4+T)x10 (4+T)x16
Unidade interior
Vazão de ar; m³/h 3745 / / 3941 / 4043 / 4400 / / 5100 / 5450 / 4400 / / 5100 / 5450 / 5000 / / 5800 / 6200 /
4144 / 4237 / 4358 5800 / 6150 / 6500 5800 / 6150 / 6500 6600 / 7000 / 7400
Pressão sonora; dB(A) 50 / 52 / 53 / 54 / 55 / 49 / 51 / 53 / 54 / 55 / 49 / 51 / 53 / 54 / 55 / 51 / 53 / 55 / 56 / 57 /
56 / 57 56 / 57 56 / 57 58 / 59
Pressão máx. disponível; Pa 250 300 300 300
Largura / Altura / Profundidade; mm 1440 / 505 / 925 2010 / 680 / 905 2010 / 680 / 905 2010 / 680 / 905
Peso líquido; kg 130 210 210 218
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x4 (2+T)x4 (2+T)x4 (2+T)x4
Refrigerante
Tipo refrigerante R-410A R-410A R-410A R-410A
Carga de fábrica; kg 11 13 13 17
Refrigerante; Diâmetro tubo líquido / gás; polg 1/2” / 1” 1/2” / 1 1/8” 1/2” / 1 1/8” 5/8” / 1 1/8”
Desnível máx. tubagem; m 175 175 175 175
Comprimento máx. tubagem vertical; m 90 90 90 90
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / -15 / 48 -15 / 48 -15 / 48 -15 / 48
máx.; °C
Temperatura ambiente exterior para aquecimento mín. / -20 / 27 -20 / 27 -20 / 27 -20 / 27
máx.; °C
Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Condições nominais: Arrefecimento 27°C BS/19°C BH
interior, 35°C BS exterior. Aquecimento 20°C BS interior, 7°C BS/6°C BH exterior. Comprimento da tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga de refrigerante: Esta é a quantidade de refrigerante que foi carregada dentro da unidade. Para aplicar uma carga adicional, terá de ser utilizada a fórmula do manual
técnico.
Diâmetro tubo líquido/gás. Desnível máx. tubagem/Comprimento máx. tubagem vertical: Para tubos de comprimento superior a 45 m, o diâmetro deve ser consultado
com o departamento técnico.
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 141
