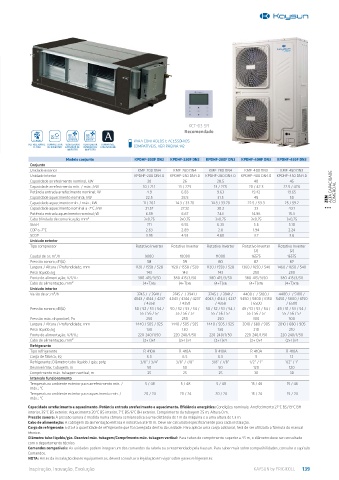

Page 139 - KAYSUN CATÁLOGO 2023

KCT-03 SR
Recomendado
PARA CONTROLOS E ACESSÓRIOS
REFRIGERANTE COMPRESSOR VENTILADOR VENTILADOR COMPATÍVEL
R-410A DC INVERTER EXTERIOR DC INTERIOR DC COM AIRZONE COMPATÍVEIS, VER PÁGINA 142
INVERTER INVERTER
Modelo conjunto KPDHF-200F DN2 KPDHF-250F DN2 KPDHF-280F DN2 KPDHF-400F DN3 KPDHF-450F DN3
Conjunto
Unidade exterior KMF-200 DN4 KMF-260 DN4 KMF-280 DN4 KMF-400 DN3 KMF-450 DN3
Unidade interior KPDHF-200 DN4.0 KPDHF-250 DN4.0 KPDHF-280 DN4.0 KPDHF-400 DN4.0 KPDHF-450 DN4.0
Capacidade arrefecimento nominal, kW 20 26 28.5 40 45
Capacidade arrefecimento mín. / máx.; kW 10 / 21.1 13 / 27.5 13 / 27.5 20 / 42.3 22.5 / 47.6 ALTA CAPACIDADE
Potência entrada arrefecimento nominal; W 4.9 6.83 9.63 19.42 19.65 COMERCIAL
Capacidade aquecimento nominal; kW 22.5 28.5 31.5 45 50 ZEN
Capacidade aquecimento mín. / máx.; kW 11 / 26.1 14.3 / 33.70 14.3 / 33.70 22.5 / 53.3 25 / 59.2
Capacidade aquecimento nominal a -7°C; kW 21.57 27.32 30.2 33 43.1
Potência entrada aquecimento nominal; W 6.59 6.67 7.43 14.96 15.3
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
SEER 7.11 6.55 6.35 5.6 5.10
COP a -7°C 2.63 2.89 2.8 1.94 2.24
SCOP 3.95 4.53 4.60 3.7 3.6
Unidade exterior
Tipo compressor Rotativo Inverter Rotativo Inverter Rotativo Inverter Rotativo Inverter Rotativo Inverter
(2) (2)
Caudal de ar; m³/h 9000 10000 11000 16575 16575
Pressão sonora; dB(A) 58 59 60 62 62
Largura / Altura / Profundidade; mm 1120 / 1558 / 528 1120 / 1558 / 528 1120 / 1558 / 528 1360 / 1650 / 540 1460 / 1650 / 540
Peso líquido; kg 143 143 143 250 280
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x6 (4+T)x6 (4+T)x6 (4+T)x16 (4+T)x16
Unidade interior
Vazão de ar; m³/h 3745 / / 3941 / 3745 / / 3941 / 3745 / / 3941 / 4400 / / 5100 / 4400 / / 5100 /
4043 / 4144 / 4237 4043 / 4144 / 4237 4043 / 4144 / 4237 5450 / 5800 / 6150 5450 / 5800 / 6150
/ 4358 / 4358 / 4358 / 6500 / 6500
Pressão sonora; dB(A) 50 / 52 / 53 / 54 / 50 / 52 / 53 / 54 / 50 / 52 / 53 / 54 / 49 / 51 / 53 / 54 / 49 / 51 / 53 / 54 /
55 / 56 / 57 55 / 56 / 57 55 / 56 / 57 55 / 56 / 57 55 / 56 / 57
Pressão máx. disponível; Pa 250 250 250 300 300
Largura / Altura / Profundidade; mm 1440 / 505 / 925 1440 / 505 / 925 1440 / 505 / 925 2010 / 680 / 905 2010 / 680 / 905
Peso líquido; kg 130 130 130 210 210
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x4 (2+T)x4 (2+T)x4 (2+T)x4 (2+T)x4
Refrigerante
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A
Carga de fábrica; kg 6.5 6.5 6.5 9 12
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 3/4” 3/8” / 7/8” 3/8” / 7/8” 1/2” / 1” 1/2” / 1”
Desnível máx. tubagem; m 50 50 50 120 120
Comprimento máx. tubagem vertical; m 25 25 25 30 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / -5 / 48 -5 / 48 -5 / 48 -15 / 46 -15 / 46
máx.; °C
Temperatura ambiente exterior para aquecimento mín. / -20 / 24 -20 / 24 -20 / 24 -15 / 24 -15 / 24
máx.; °C
Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Condições nominais: Arrefecimento 27°C BS/19°C BH
interior, 35°C BS exterior. Aquecimento 20°C BS interior, 7°C BS/6°C BH exterior. Comprimento da tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga de refrigerante: Esta é a quantidade de refrigerante que foi carregada dentro da unidade. Para aplicar uma carga adicional, terá de ser utilizada a fórmula do manual
técnico.
Diâmetro tubo líquido/gás. Desnível máx. tubagem/Comprimento máx. tubagem vertical: Para tubos de comprimento superior a 45 m, o diâmetro deve ser consultado
com o departamento técnico.
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 139
