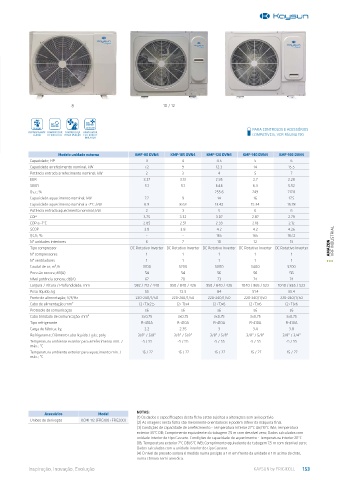

Page 153 - KAYSUN CATÁLOGO 2023

8 10 / 12

PARA CONTROLOS E ACESSÓRIOS
REFRIGERANTE COMPRESSOR CONTROLO DE VENTILADOR
R-410A DC INVERTER CONDENSAÇÃO EXTERIOR DC COMPATÍVEIS, VER PÁGINA 190
INVERTER
Modelo unidade externa KMF-80 DVN4 KMF-105 DVN4 KMF-120 DVN4 KMF-140 DVN4 KMF-160 DVN4
Capacidade; HP 3 4 4.5 5 6
Capacidade arrefecimento nominal, kW 7.2 9 12.3 14 15.5
Potência entrada arrefecimento nominal; kW 2 3 4 5 7
EER 3.27 3.13 2.95 2.7 2.28
SEER 5.1 5.1 6.46 6.3 5.52
Ƞs,c; % - - 255.6 249 217.8
Capacidade aquecimento nominal; kW 7.2 9 14 16 17.5
Capacidade aquecimento nominal a -7°C; kW 6.9 8.63 13.42 15.34 16.78
Potência entrada aquecimento nominal; kW 2 3 5 6 6
COP 3.75 3.32 3.07 2.87 2.79
COP a -7°C 2.85 2.51 2.33 2.18 2.12
SCOP 3.8 3.8 4.2 4.2 4.26
Ƞs,h; % - - 165 165 167.2
Nº unidades interiores 6 7 10 12 13 VRF INDUSTRIAL
Tipo compressor DC Rotativo Inverter DC Rotativo Inverter DC Rotativo Inverter DC Rotativo Inverter DC Rotativo Inverter AMAZON
Nº compressores 1 1 1 1 1
Nº ventiladores 1 1 1 1 1
Caudal de ar; m³/h 3700 5200 5000 5400 5200
Pressão sonora; dB(A) 54 54 56 56 56
Nível potência sonora; dB(A) 67 70 73 74 74
Largura / Altura / Profundidade; mm 982 / 712 / 440 950 / 840 / 426 950 / 840 / 426 1040 / 865 / 523 1040 / 865 / 523
Peso líquido; kg 55 72.5 84 91.4 95.4
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x4 (2+T)x6 (2+T)x6 (2+T)x6
Protocolo de comunicação s6 s6 s6 s6 s6
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A
Carga de fábrica; kg 2.2 2.35 3 3.4 3.8
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8” 3/8” / 3/4”
Temperatura ambiente exterior para arrefecimento mín. / -5 / 55 -5 / 55 -5 / 55 -5 / 55 -5 / 55
máx.; °C
Temperatura ambiente exterior para aquecimento mín. / -15 / 27 -15 / 27 -15 / 27 -15 / 27 -15 / 27
máx.; °C

Acessórios Model NOTAS:
Uniões de derivação KCMI 112 (FRG100+FRG200) (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
(2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina final.
(3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB; Temperatura
exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com
unidade interior do tipo Cassete. Condições de capacidade de aquecimento - Temperatura interior 20°C
DB; Temperatura exterior 7°C DB/6°C WB; Comprimento equivalente da tubagem 7,5 m com desnível zero;
Dados calculados com a unidade interior do tipo Cassete.
(4) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1 m acima do chão,
numa câmara semi-anecóica.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 153
