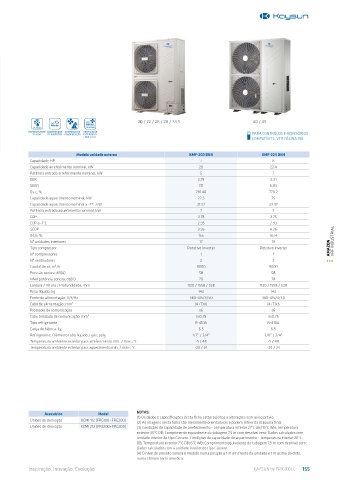

Page 155 - KAYSUN CATÁLOGO 2023
P. 155
20 / 22 / 26 / 28 / 33,5 40 / 45
REFRIGERANTE COMPRESSOR CONTROLO DE VENTILADOR PARA CONTROLOS E ACESSÓRIOS
R-410A DC INVERTER CONDENSAÇÃO EXTERIOR DC
INVERTER COMPATÍVEIS, VER PÁGINA 190
Modelo unidade externa KMF-200 DN4 KMF-224 DN4
Capacidade; HP 7 8
Capacidade arrefecimento nominal, kW 20 22.4
Potência entrada arrefecimento nominal; kW 5 7
EER 3.79 3.31
SEER 7.11 6.83
Ƞs,c; % 281.40 270.2
Capacidade aquecimento nominal; kW 22.5 25
Capacidade aquecimento nominal a -7°C; kW 21.57 23.97
Potência entrada aquecimento nominal; kW 7 7
COP 3.78 3.75
COP a -7°C 2.95 2.93
SCOP 3.95 4.26
Ƞs,h; % 155 167.4
Nº unidades interiores 17 19 VRF INDUSTRIAL
Tipo compressor Rotativo Inverter Rotativo Inverter AMAZON
Nº compressores 1 1
Nº ventiladores 2 2
Caudal de ar; m³/h 9000 9000
Pressão sonora; dB(A) 58 58
Nível potência sonora; dB(A) 78 78
Largura / Altura / Profundidade; mm 1120 / 1558 / 528 1120 / 1558 / 528
Peso líquido; kg 143 143
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x6 (4+T)x6
Protocolo de comunicação s6 s6
Cabo blindado de comunicação; mm² 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A
Carga de fábrica; kg 6.5 6.5
Refrigerante; Diâmetro tubo líquido / gás; polg 1/2” / 3/4” 3/8” / 3/4”
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -5 / 48 -5 / 48
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -20 / 24 -20 / 24
Acessórios Model NOTAS:
Uniões de derivação KCMI 112 (FRG100+FRG200) (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
(2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina final.
Uniões de derivação KCMI 212 (FRG100+FRG300) (3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB; Temperatura
exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com
unidade interior do tipo Cassete. Condições de capacidade de aquecimento - Temperatura interior 20°C
DB; Temperatura exterior 7°C DB/6°C WB; Comprimento equivalente da tubagem 7,5 m com desnível zero;
Dados calculados com a unidade interior do tipo Cassete.
(4) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1 m acima do chão,
numa câmara semi-anecóica.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 155
