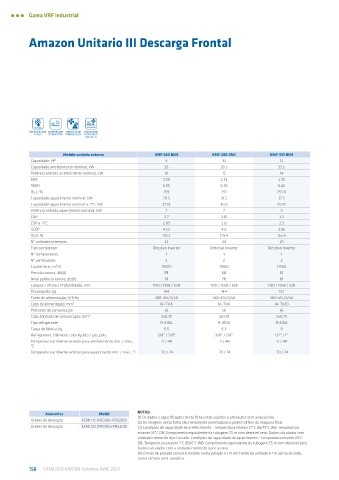

Page 156 - KAYSUN CATÁLOGO 2023

Gama VRF Industrial

Amazon Unitario III Descarga Frontal

REFRIGERANTE COMPRESSOR CONTROLO DE VENTILADOR
R-410A DC INVERTER CONDENSAÇÃO EXTERIOR DC
INVERTER
Modelo unidade externa KMF-260 DN4 KMF-280 DN4 KMF-335 DN4
Capacidade; HP 9 10 12
Capacidade arrefecimento nominal, kW 26 28.5 33.5
Potência entrada arrefecimento nominal; kW 10 12 14
EER 2.59 2.33 2.19
SEER 6.55 6.35 6.42
Ƞs,c; % 259 251 253.8
Capacidade aquecimento nominal; kW 28.5 31.5 37.5
Capacidade aquecimento nominal a -7°C; kW 27.32 30.2 35.95
Potência entrada aquecimento nominal; kW 7 7 9
COP 3.7 3.61 3.2
COP a -7°C 2.89 2.8 2.5
SCOP 4.53 4.6 3.96
Ƞs,h; % 178.2 179.4 155.4
Nº unidades interiores 22 24 29
Tipo compressor Rotativo Inverter Rotativo Inverter Rotativo Inverter
Nº compressores 1 1 1
Nº ventiladores 2 2 2
Caudal de ar; m³/h 10000 11000 11300
Pressão sonora; dB(A) 59 60 61
Nível potência sonora; dB(A) 78 78 81
Largura / Altura / Profundidade; mm 1120 / 1558 / 528 1120 / 1558 / 528 1120 / 1558 / 528
Peso líquido; kg 144 144 157
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x6 (4+T)x6 (4+T)x10
Protocolo de comunicação s6 s6 s6
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Carga de fábrica; kg 6.5 6.5 8
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 7/8” 3/8” / 7/8” 1/2” / 1”
Temperatura ambiente exterior para arrefecimento mín. / máx.; -5 / 48 -5 / 48 -5 / 48
°C
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -20 / 24 -20 / 24 -20 / 24

Acessórios Model NOTAS:
Uniões de derivação KCMI 112 (FRG100+FRG200) (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
(2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina final.
Uniões de derivação KCMI 212 (FRG100+FRG300) (3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB; Temperatura
exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com
unidade interior do tipo Cassete. Condições de capacidade de aquecimento - Temperatura interior 20°C
DB; Temperatura exterior 7°C DB/6°C WB; Comprimento equivalente da tubagem 7,5 m com desnível zero;
Dados calculados com a unidade interior do tipo Cassete.
(4) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1 m acima do chão,
numa câmara semi-anecóica.
