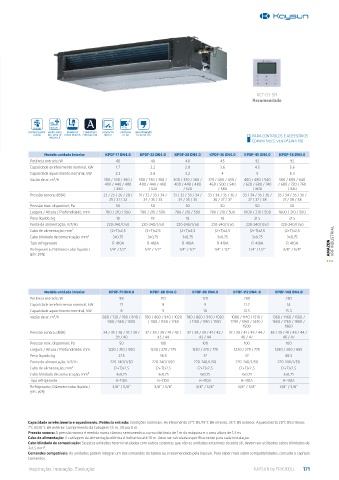

Page 171 - KAYSUN CATÁLOGO 2023

KCT-03 SR
Recomendado

REFRIGERANTE VENTILADOR BOMBA DE COMPATÍVEL CONTACTO ENTRADA ABASTECIMENTO
R-410A INTERIOR DC CONDENSADOS COM AIRZONE ON/OFF DE AR DE AR FRESCO PARA CONTROLOS E ACESSÓRIOS
INVERTER
COMPATÍVEIS, VER PÁGINA 190
Modelo unidade interior KPDF-17 DN4.0 KPDF-22 DN4.0 KPDF-28 DN4.0 KPDF-36 DN4.0 KPDF-45 DN4.0 KPDF-56 DN4.0
Potência entrada; W 40 40 40 45 92 92
Capacidade arrefecimento nominal, kW 1.7 2.2 2.8 3.6 4.5 5.6
Capacidade aquecimento nominal; kW 2.2 2.6 3.2 4 5 6.3
Vazão de ar; m³/h 300 / 330 / 360 / 300 / 330 / 360 / 300 / 330 / 360 / 370 / 400 / 430 / 400 / 480 / 540 560 / 600 / 640
400 / 440 / 480 400 / 440 / 480 400 / 440 / 480 460 / 500 / 540 / 620 / 680 / 740 / 680 / 720 / 760
/ 490 / 520 / 520 / 580 / 800 / 830
Pressão sonora; dB(A) 23 / 25 / 26 / 28 / 31 / 32 / 33 / 34 / 31 / 32 / 33 / 34 / 33 / 34 / 35 / 36 / 33 / 34 / 35 / 36 / 33 / 34 / 35 / 36 /
29 / 31 / 32 34 / 35 / 35 34 / 35 / 35 36 / 37 / 37 37 / 37 / 38 37 / 38 / 38
Pressão máx. disponível; Pa 50 50 50 50 50 50
Largura / Altura / Profundidade; mm 780 / 210 / 500 780 / 210 / 500 780 / 210 / 500 780 / 210 / 500 1000 / 210 / 500 1000 / 210 / 500
Peso líquido; kg 18 18 18 18 21.5 21.5
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A R-410A VRF INDUSTRIAL
Refrigerante; Diâmetro tubo líquido / 1/4” / 1/2” 1/4” / 1/2” 1/4” / 1/2” 1/4” / 1/2” 1/4” / 1/2” 3/8” / 5/8” AMAZON
gás; polg

Modelo unidade interior KPDF-71 DN4.0 KPDF-80 DN4.0 KPDF-90 DN4.0 KPDF-112 DN4. 0 KPDF-140 DN4.0
Potência entrada; W 98 110 120 200 250
Capacidade arrefecimento nominal, kW 7.1 8 9 11.2 14
Capacidade aquecimento nominal; kW 8 9 10 12.5 15.5
Vazão de ar; m³/h 680 / 720 / 780 / 840 / 780 / 860 / 940 / 1020 780 / 860 / 940 / 1020 1080 / 1140 / 1210 / 1360 / 1460 / 1560 /
900 / 960 / 1000 / 1100 / 1180 / 1260 / 1100 / 1180 / 1260 1290 / 1360 / 1430 / 1660 / 1760 / 1860 /
1500 1960
Pressão sonora; dB(A) 34 / 35 / 36 / 37 / 38 / 37 / 38 / 39 / 41 / 42 / 37 / 38 / 39 / 41 / 42 / 37 / 39 / 41 / 43 / 44 / 38 / 39 / 41 / 43 / 44 /
39 / 40 43 / 44 43 / 44 46 / 47 46 / 47
Pressão máx. disponível; Pa 50 100 100 100 100
Largura / Altura / Profundidade; mm 1220 / 210 / 500 1230 / 270 / 775 1230 / 270 / 775 1230 / 270 / 775 1290 / 300 / 865
Peso líquido; kg 27.5 36.5 37 37 46.5
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A
Refrigerante; Diâmetro tubo líquido / 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8”
gás; polg

Capacidade arrefecimento e aquecimento. Potência entrada: Condições nominais: Arrefecimento 27°C BS/19°C BH interior, 35°C BS exterior. Aquecimento 20°C BS interior,
7°C BS/6°C BH exterior. Comprimento da tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Cabo blindado de comunicação: Se estas unidades forem instaladas com outros sistemas que não as unidades exteriores da série s6, devem ser utilizados cabos blindados de
3x1,5 mm².
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 171
