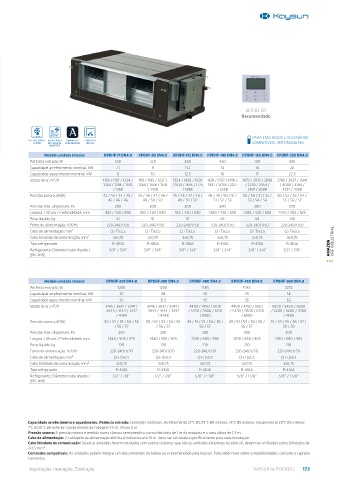

Page 173 - KAYSUN CATÁLOGO 2023

KCT-03 SR
Recomendado

PARA CONTROLOS E ACESSÓRIOS
REFRIGERANTE VENTILADOR COMPATÍVEL CONTACTO
R-410A INTERIOR DC COM AIRZONE ON/OFF COMPATÍVEIS, VER PÁGINA 190
INVERTER
Modelo unidade interior KPDHF-71 DN4.0 KPDHF-90 DN4.0 KPDHF-112 DN4.0 KPDHF-140 DN4.0 KPDHF-160 DN4.0 KPDHF-200 DN4.0
Potência entrada; W 180 220 380 420 700 990
Capacidade arrefecimento nominal, kW 7.1 9 11.2 14 16 20
Capacidade aquecimento nominal; kW 8 10 12.5 16 17 22.5
Vazão de ar; m³/h 1159 / 1197 / 1234 / 1151 / 1195 / 1237 / 1354 / 1429 / 1528 1601 / 1707 / 1818 / 1879 / 2013 / 2099 3745 / 3837 / 3941
1264 / 1296 / 1333 1264 / 1328 / 1378 / 1614 / 1695 / 1775 1927 / 2033 / 2127 / 2239 / 2354 / / 4043 / 4144 /
/ 1360 / 1428 / 1886 / 2258 2501 / 2608 4237 / 4358
Pressão sonora; dB(A) 42 / 43 / 44 / 45 / 45 / 46 / 47 / 48 / 45 / 46 / 47 / 48 / 48 / 49 / 50 / 51 / 50 / 50 / 51 / 52 / 50 / 52 / 53 / 54 /
45 / 46 / 46 49 / 50 / 50 49 / 50 / 50 51 / 52 / 53 53 / 54 / 54 55 / 56 / 57
Pressão máx. disponível; Pa 200 200 200 200 200 250
Largura / Altura / Profundidade; mm 952 / 420 / 690 952 / 420 / 690 952 / 420 / 690 1300 / 420 / 690 1300 / 420 / 690 1440 / 505 / 925
Peso líquido; kg 41 51 51 63 63 130
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A R-410A VRF INDUSTRIAL
Refrigerante; Diâmetro tubo líquido / 3/8” / 5/8” 3/8” / 5/8” 3/8” / 3/4” 3/8” / 3/4” 3/8” / 3/4” 1/2” / 7/8” AMAZON
gás; polg

Modelo unidade interior KPDHF-250 DN4.0 KPDHF-280 DN4.0 KPDHF-400 DN4.0 KPDHF-450 DN4.0 KPDHF-560 DN4.0
Potência entrada; W 1200 1200 1585 1585 2272
Capacidade arrefecimento nominal, kW 25 28 40 45 56
Capacidade aquecimento nominal; kW 26 31.5 45 56 63
Vazão de ar; m³/h 3745 / 3837 / 3941 / 3745 / 3837 / 3941 / 4400 / 4750 / 5100 4400 / 4750 / 5100 5000 / 5400 / 5800
4043 / 4144 / 4237 4043 / 4144 / 4237 / 5450 / 5800 / 6150 / 5450 / 5800 / 6150 / 6200 / 6600 / 7000
/ 4358 / 4358 / 6500 / 6500 / 7400
Pressão sonora; dB(A) 50 / 52 / 53 / 54 / 55 50 / 52 / 53 / 54 / 55 49 / 51 / 53 / 54 / 55 / 49 / 51 / 53 / 54 / 55 / 51 / 53 / 55 / 56 / 57 /
/ 56 / 57 / 56 / 57 56 / 57 56 / 57 58 / 59
Pressão máx. disponível; Pa 250 250 300 300 300
Largura / Altura / Profundidade; mm 1440 / 505 / 925 1440 / 505 / 925 2010 / 680 / 905 2010 / 680 / 905 2010 / 680 / 905
Peso líquido; kg 130 130 210 210 218
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A
Refrigerante; Diâmetro tubo líquido / 1/2” / 7/8” 1/2” / 7/8” 5/8” / 1 1/8” 5/8” / 1 1/8” 5/8” / 1 1/8”
gás; polg

Capacidade arrefecimento e aquecimento. Potência entrada: Condições nominais: Arrefecimento 27°C BS/19°C BH interior, 35°C BS exterior. Aquecimento 20°C BS interior,
7°C BS/6°C BH exterior. Comprimento da tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Cabo blindado de comunicação: Se estas unidades forem instaladas com outros sistemas que não as unidades exteriores da série s6, devem ser utilizados cabos blindados de
3x1,5 mm².
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 173
