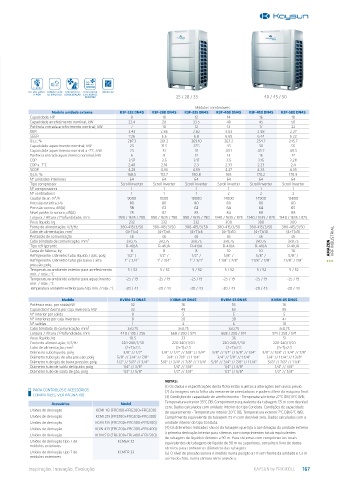

Page 167 - KAYSUN CATÁLOGO 2023

REFRIGERANTE COMPRESSOR CONTROLO DE VENTILADOR MODULAR
R-410A DC INVERTER CONDENSAÇÃO EXTERIOR DC
INVERTER 25 / 28 / 33 40 / 45 / 50
Módulos combináveis
Modelo unidade externa K3F-252 DN4S K3F-280 DN4S K3F-335 DN4S K3F-400 DN4S K3F-450 DN4S K3F-500 DN4S
Capacidade; HP 8 10 12 14 16 18
Capacidade arrefecimento nominal, kW 22.4 28 33.5 40 45 50
Potência entrada arrefecimento nominal; kW 7 10 12 13 17 22
EER 3.43 2.86 2.82 3.03 2.58 2.27
SEER 7.26 6.6 6.8 6.65 6.44 6.22
Ƞs,c; % 287.3 261.2 269.10 263.2 254.7 245.7
Capacidade aquecimento nominal; kW 25 31.5 37.5 45 50 56
Capacidade aquecimento nominal a -7°C; kW 25 31 31 43.1 45.7 49.5
Potência entrada aquecimento nominal; kW 6 9 12 13 16 17
COP 3.97 3.5 3.17 3.5 3.15 3.28
COP a -7°C 2.48 2.14 2.3 2.33 2.23 2.4
SCOP 4.29 4.39 4.59 4.27 4.33 4.35
Ƞs,h; % 168.5 172.7 180.8 168 170.2 170.9
Nº unidades interiores 64 64 64 64 64 64
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressores 1 1 1 1 1 1
Nº ventiladores 1 1 1 2 2 2
Caudal de ar; m³/h 9000 9500 10000 14000 14900 15800
Pressão estática; Pa 80 80 80 80 80 80
Pressão sonora; dB(A) 58 61 62 64 64 65
Nível potência sonora; dB(A) 78 82 83 84 88 88
Largura / Altura / Profundidade; mm 990 / 1635 / 790 990 / 1635 / 790 990 / 1635 / 790 1340 / 1635 / 825 1340 / 1635 / 825 1340 / 1635 / 825
Peso líquido; kg 232 232 232 300 300 300
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x4 (4+T)x6 (4+T)x6 (4+T)x10 (4+T)x10 (4+T)x16
Protocolo de comunicação s6 s6 s6 s6 s6 s6
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 VRF INDUSTRIAL
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A R-410A AMAZON
Carga de fábrica; kg 8 8 8 10 10 10
Refrigerante; Diâmetro tubo líquido / gás; polg 1/2” / 1/2” / 1/2” / 5/8” / 5/8” / 5/8” /
Refrigerante; Diâmetro tubo gás baixa / alta 1” / 3/4” 1” / 3/4” 1” / 3/4” 1 1/8” / 7/8” 1 1/8” / 7/8” 1 1/8” / 7/8”
pressão; polg
Temperatura ambiente exterior para arrefecimento -5 / 52 -5 / 52 -5 / 52 -5 / 52 -5 / 52 -5 / 52
mín. / máx.; °C
Temperatura ambiente exterior para aquecimento -25 / 19 -25 / 19 -25 / 19 -25 / 19 -25 / 19 -25 / 19
mín. / máx.; °C
Temperatura ambiente exterior para AQS mín. / máx.; °C -20 / 43 -20 / 43 -20 / 43 -20 / 43 -20 / 43 -20 / 43
Modèle KVBM-32 DN4S KVBM-49 DN4S KVBM-63 DN4S KVBM-85 DN4S
Potência máx. por saída;kW 32 16 16 16
Capacidad máxima por caja inversora; kW 32 49 63 85
Nº interior por salida 8 5 5 5
Nº interiores por caja inversora 8 20 30 47
Nº salidas 1 4 6 10
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75
Largura / Altura / Profundidade; mm 440 / 195 / 296 668 / 250 / 574 668 / 250 / 574 974 / 250 / 574
Peso líquido; kg 10.5 33 36 51
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Diâmetro tubo líquido; polg 3/8" // 1/2" 3/8" // 1/2" // 5/8" // 3/4" 3/8" // 1/2" // 5/8" // 3/4" 3/8" // 5/8" // 3/4" // 7/8"
Diâmetro tubo gás de alta pressão: polg 5/8" // 3/4" // 7/8" 3/4" // 7/8" // 1 1/4" 3/4" // 7/8" // 1 1/4" 3/4" // 1 1/4" // 1 3/8"
Diâmetro tubo gás de baixa pressão; polg 1/2" // 5/8" // 3/4" 5/8" // 3/4" // 7/8" // 1 1/4" 5/8" // 3/4" // 7/8" // 1 1/4" 5/8" // 7/8" // 1 1/4"
Diâmetro tubo de saída de líquido; polg 1/4" // 3/8" 1/4" // 3/8" 1/4" // 3/8" 1/4" // 3/8"
Diâmetro tubo de saída de gás; polg 1/2" // 5/8" 1/2" // 5/8" 1/2" // 5/8" 1/2" // 5/8"
NOTAS:
(1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
PARA CONTROLOS E ACESSÓRIOS (2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina final.
COMPATÍVEIS, VER PÁGINA 190 (3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB;
Acessórios Model Temperatura exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível
zero; Dados calculados com unidade interior do tipo Conduta. Condições de capacidade
Uniões de derivação KCMI 113 (FRG100+FRG200+FRG200)
de aquecimento - Temperatura interior 20°C DB; Temperatura exterior 7°C DB/6°C WB;
Uniões de derivação KCMI 213 (FRG100+FRG200+FRG300) Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com a
Uniões de derivação KCMI 313 (FRG200+FRG300+FRG300) unidade interior do tipo Conduta.
Uniões de derivação KCMI 413 (FRG200+FRG300+FRG400) (4) Os diâmetros indicados são os da tubagem que liga a combinação da unidade exterior
à primeira derivação interior para sitemas com comprimentos totais equivalentes
Uniões de derivação KCMI 513 (FRG300+FRG400+FRG500) de tubagens de líquido inferiores a 90 m. Para sistemas com comprimentos totais
Uniões de derivação tipo T de KCMER 32 equivalentes de tubagens de líquido de 90 m ou superiores, consulte o livro de dados
módulos exteriores técnicos para conhecer os diâmetros das tubagens.
Uniões de derivação tipo T de KCMER 33 (5) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1,3 m
módulos exteriores acima do chão, numa câmara semi-anecóica.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 167
