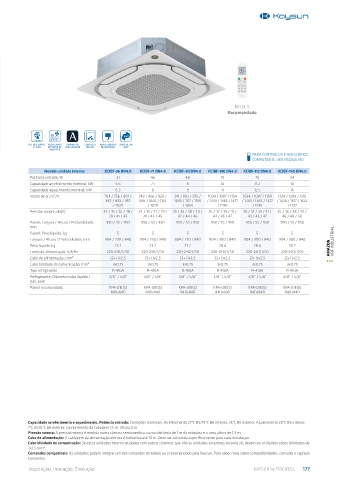

Page 177 - KAYSUN CATÁLOGO 2023

KI-04 S
Recomendado

REFRIGERANTE VENTILADOR COMPATÍVEL CONTACTO ABASTECIMENTO SAÍDA DE AR
R-410A INTERIOR DC COM AIRZONE ON/OFF DE AR FRESCO 360º
INVERTER
PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 190
Modelo unidade interior KCIBF-56 DN4.0 KCIBF-71 DN4.0 KCIBF-80 DN4.0 KCIBF-100 DN4.0 KCIBF-112 DN4.0 KCIBF-140 DN4.0
Potência entrada; W 31 46 48 75 75 94
Capacidade arrefecimento nominal, kW 5.6 7.1 8 10 11.2 14
Capacidade aquecimento nominal; kW 6.3 8 9 11 12.5 16
Vazão de ar; m³/h 704 / 756 / 801 / 748 / 866 / 920 / 811 / 893 / 975 / 1034 / 1087 / 1154 1034 / 1087 / 1154 1224 / 1289 / 1351
857 / 899 / 957 996 / 1065 / 1132 1055 / 1117 / 1195 / 1239 / 1365 / 1477 / 1239 / 1365 / 1477 / 1426 / 1517 / 1622
/ 1029 / 1200 / 1264 / 1596 / 1596 / 1727
Pressão sonora; dB(A) 34 / 35 / 36 / 38 / 34 / 35 / 37 / 39 / 35 / 36 / 38 / 40 / 36 / 37 / 39 / 41 / 36 / 37 / 39 / 41 / 35 / 36 / 38 / 45 /
39 / 41 / 43 41 / 43 / 45 42 / 44 / 46 43 / 45 / 47 43 / 45 / 47 46 / 48 / 50
Painel; Largura / Altura / Profundidade; 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950
mm
Painel; Peso líquido; kg 5 5 5 5 5 5
Largura / Altura / Profundidade; mm 904 / 230 / 840 904 / 230 / 840 904 / 230 / 840 904 / 300 / 840 904 / 300 / 840 904 / 300 / 840 VRF INDUSTRIAL
Peso líquido; kg 23.2 23.2 23.2 28.4 28.4 30.7 AMAZON
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A R-410A
Refrigerante; Diâmetro tubo líquido / 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8”
gás; polg
Painel recomendado KPA-01E(S) KPA-01E(S) KPA-01E(S) KPA-01E(S) KPA-01E(S) KPA-01E(S)
840x840 840x840 840x840 840x840 840x840 840x840

Capacidade arrefecimento e aquecimento. Potência entrada: Condições nominais: Arrefecimento 27°C BS/19°C BH interior, 35°C BS exterior. Aquecimento 20°C BS interior,
7°C BS/6°C BH exterior. Comprimento da tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Cabo blindado de comunicação: Se estas unidades forem instaladas com outros sistemas que não as unidades exteriores da série s6, devem ser utilizados cabos blindados de
3x1,5 mm².
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 177
