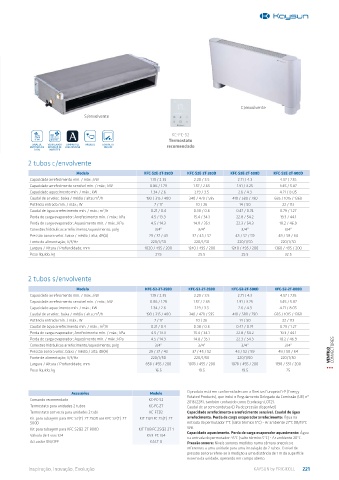

Page 221 - KAYSUN CATÁLOGO 2023

C/envolvente
S/envolvente

KC-FC-S2
Termostato
SINAL DE VENTILADOR COMPATÍVEL MODBUS CONTACTO recomendado
ENTRADA DE INTERIOR DC COM AIRZONE ON/OFF
0-10V INVERTER
2 tubos c/envolvente
Modelo KFC-S2E-2T-250D KFC-S2E-2T-350D KFC-S2E-2T-500D KFC-S2E-2T-800D
Capacidade arrefecimento mín. / máx.; kW 1.19 / 2.35 2.20 / 3.5 2.71 / 4.3 4.57 / 7.35
Capacidade arrefecimento sensível mín. / máx.; kW 0.86 / 1.79 1.57 / 2.65 1.91 / 3.25 3.45 / 5.87
Capacidade aquecimento mín. / máx.; kW 1.34 / 2.6 2.19 / 3.5 2.6 / 4.3 4.71 / 8.05
Caudal de ar veloc. baixa / média / alta; m³/h 190 / 315 / 400 340 / 470 / 595 410 / 580 / 790 685 / 1015 / 1360
Potência entrada mín. / máx.; W 7 / 17 10 / 26 14 / 50 22 / 113
Caudal de água arrefecimento mín. / máx.; m³/h 0.21 / 0.4 0.38 / 0.6 0.47 / 0.74 0.79 / 1.27
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 4.5 / 13.3 15.4 / 34.1 22.8 / 54.2 19.3 / 44.1
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 4.5 / 14.3 14.8 / 35.1 22.3 / 54.3 18.2 / 46.9
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” 3/4” 3/4” 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 29 / 37 / 43 37 / 45 / 52 43 / 52 / 59 49 / 58 / 64
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 1020 / 495 / 200 1240 / 495 / 200 1240 / 495 / 200 1360 / 495 / 200
Peso líquido; kg 21.5 25.5 25.5 32.5

2 tubos s/envolvente

Modelo KFC-S2-2T-250D KFC-S2-2T-350D KFC-S2-2T-500D KFC-S2-2T-800D
Capacidade arrefecimento mín. / máx.; kW 1.19 / 2.35 2.20 / 3.5 2.71 / 4.3 4.57 / 7.35
Capacidade arrefecimento sensível mín. / máx.; kW 0.86 / 1.79 1.57 / 2.65 1.91 / 3.25 3.45 / 5.87
Capacidade aquecimento mín. / máx.; kW 1.34 / 2.6 2.19 / 3.5 2.6 / 4.3 4.71 / 8.05
Caudal de ar veloc. baixa / média / alta; m³/h 190 / 315 / 400 340 / 470 / 595 410 / 580 / 790 685 / 1015 / 1360
Potência entrada mín. / máx.; W 7 / 17 10 / 26 14 / 50 22 / 113
Caudal de água arrefecimento mín. / máx.; m³/h 0.21 / 0.4 0.38 / 0.6 0.47 / 0.74 0.79 / 1.27
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 4.5 / 13.3 15.4 / 34.1 22.8 / 54.2 19.3 / 44.1
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 4.5 / 14.3 14.8 / 35.1 22.3 / 54.3 18.2 / 46.9
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” 3/4” 3/4” 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 29 / 37 / 43 37 / 45 / 52 43 / 52 / 59 49 / 58 / 64 CONVECTORES
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 220/1/50 VENTILO
Largura / Altura / Profundidade; mm 858 / 455 / 200 1078 / 455 / 200 1078 / 455 / 200 1198 / 551 / 200
Peso líquido; kg 16.5 19.5 19.5 25

Acessórios Modelo O produto está em conformidade com a Diretiva Europeia ErP (Energy
Comando recomendado KC-FC-S2 Related Products), que inclui o Regulamento Delegado da Comissão (UE) nº
2016/2281, também conhecido como Ecodesign LOT21.
Termostato para unidades 2 tubos KC-FC-2T Caudal de ar sem condutas (0 Pa de pressão disponível)
Termostato com ecrã para unidades 2 tubi KC-FCD2 Capacidade arrefecimento e arrefecimento sensível. Caudal de água
Kit para tubagem para KFC-S2(E)-2T-250D até KFC-S2(E)-2T- KIT TUB FC 2S(E)-2T arrefecimento. Perda de carga evaporador arrefecimento: Água na
500D entrada do permutador 7°C (salto térmico 5°C) - Ar ambiente 27°C DB/19°C
Kit para tubagem para KFC-S2(E)-2T-800D KIT TUB FC 2S(E)-2T-1 WB.
Válvula de 3 vias 3/4 KV3-FC 3/4 Capacidade aquecimento. Perda de carga evaporador aquecimento: Água
na entrada do permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C.
Actuador ON/OFF KACT-0 Pressão sonora: Níveis sonoros medidos numa câmara anecoica e
referentes a uma unidade para uma instalação de 2 tubos. O nível de
pressão sonora refere-se à medição a uma distância de 1 m da superfície
externa da unidade, operando em campo aberto.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 221
