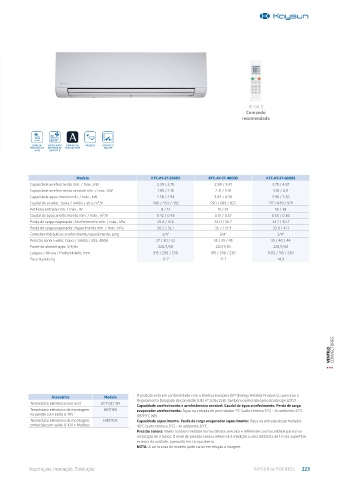

Page 223 - KAYSUN CATÁLOGO 2023

KI-04 S
Comando
recomendado

SINAL DE VENTILADOR COMPATÍVEL MODBUS CONTACTO
ENTRADA DE INTERIOR DC COM AIRZONE ON/OFF
0-10V INVERTER

Modelo KFC-AY-2T-250D3 KFC-AY-2T-400D3 KFC-AY-2T-600D3
Capacidade arrefecimento mín. / máx.; kW 2.39 / 2.70 2.88 / 3.81 3.79 / 4.87
Capacidade arrefecimento sensível mín. / máx.; kW 1.85 / 2.15 2.31 / 3.18 3.10 / 4.11
Capacidade aquecimento mín. / máx.; kW 2.58 / 2.94 3.09 / 4.30 3.96 / 5.26
Caudal de ar veloc. baixa / média / alta; m³/h 400 / 454 / 492 590 / 689 / 825 717 / 849 / 979
Potência entrada mín. / máx.; W 8 / 13 15 / 34 18 / 38
Caudal de água arrefecimento mín. / máx.; m³/h 0.42 / 0.48 0.51 / 0.67 0.65 / 0.85
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 25.4 / 31.6 33.0 / 56.7 33.7 / 50.7
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 30.2 / 32.7 35.7 / 51.9 33.0 / 47.1
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” 3/4” 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 27 / 30 / 32 35 / 39 / 45 35 / 40 / 44
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 915 / 290 / 230 915 / 290 / 230 1072 / 315 / 230
Peso líquido; kg 12.7 12.7 14.9

VENTILO CONVECTORES

Acessórios Modelo O produto está em conformidade com a Diretiva Europeia ErP (Energy Related Products), que inclui o
Termostato eletrônico com ecrã KCT-02.1 SR Regulamento Delegado da Comissão (UE) nº 2016/2281, também conhecido como Ecodesign LOT21.
Capacidade arrefecimento e arrefecimento sensível. Caudal de água arrefecimento. Perda de carga
Termóstato eletrónico de montagem HIDTI8X evaporador arrefecimento: Água na entrada do permutador 7°C (salto térmico 5°C) - Ar ambiente 27°C
na parede com saída 0-10V DB719°C WB.
Termóstato eletrónico de montagem HIDTI10X Capacidade aquecimento. Perda de carga evaporador aquecimento: Água na entrada do permutador
embutida com saída 0-10V e Modbus 45°C (salto térmico 5°C) - Ar ambiente 20°C.
Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a uma unidade para uma
instalação de 2 tubos. O nível de pressão sonora refere-se à medição a uma distância de 1 m da superfície
externa da unidade, operando em campo aberto.
NOTA: A cor branca do modelo pode variar em relação à imagem.

Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 223
