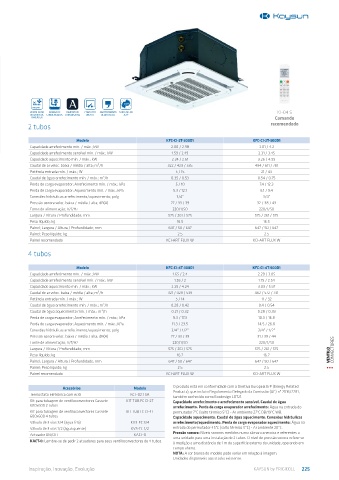

Page 225 - KAYSUN CATÁLOGO 2023

VENTILADOR BOMBA DE COMPATÍVEL CONTACTO ABASTECIMENTO SAÍDA DE AR KI-04 S
INTERIOR DC CONDENSADOS COM AIRZONE ON/OFF DE AR FRESCO 360º
INVERTER Comando
2 tubos recomendado

Modelo KFC-CI-2T-300D1 KFC-CI-2T-500D1
Capacidade arrefecimento mín. / máx.; kW 2.00 / 2.98 3.01 / 4.2
Capacidade arrefecimento sensível mín. / máx.; kW 1.59 / 2.49 2.31 / 3.45
Capacidade aquecimento mín. / máx.; kW 2.24 / 2.61 3.26 / 4.95
Caudal de ar veloc. baixa / média / alta; m³/h 322 / 429 / 535 494 / 611 / 781
Potência entrada mín. / máx.; W 5 / 15 21 / 43
Caudal de água arrefecimento mín. / máx.; m³/h 0.35 / 0.53 0.54 / 0.75
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 5 / 10 7.4 / 12.3
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 5.3 / 12.1 6.1 / 9.4
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 27 / 33 / 39 32 / 38 / 43
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 575 / 261 / 575 575 / 261 / 575
Peso líquido; kg 16.5 16.5
Painel; Largura / Altura / Profundidade; mm 647 / 50 / 647 647 / 50 / 647
Painel; Peso líquido; kg 2.5 2.5
Painel recomendado KCI-ART FLUX W KCI-ART FLUX W

4 tubos

Modelo KFC-CI-4T-300D1 KFC-CI-4T-500D1
Capacidade arrefecimento mín. / máx.; kW 1.65 / 2.4 2.29 / 3.05
Capacidade arrefecimento sensível mín. / máx.; kW 1.26 / 2 1.75 / 2.54
Capacidade aquecimento mín. / máx.; kW 2.25 / 4.24 3.09 / 5.97
Caudal de ar veloc. baixa / média / alta; m³/h 321 / 429 / 539 462 / 572 / 731
Potência entrada mín. / máx.; W 5 / 14 11 / 32
Caudal de água arrefecimento mín. / máx.; m³/h 0.28 / 0.42 0.4 / 0.54
Caudal de água aquecimento mín. / máx.; m³/h 0.21 / 0.32 0.28 / 0.39
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 9.3 / 17.3 10.3 / 16.8
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 11.3 / 23.5 14.5 / 26.8
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” / 1/2” 3/4” / 1/2”
Pressão sonora veloc. baixa / média / alta; dB(A) 27 / 33 / 39 31 / 39 / 44
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 575 / 261 / 575 575 / 261 / 575 CONVECTORES
Peso líquido; kg 16.7 16.7 VENTILO
Painel; Largura / Altura / Profundidade; mm 647 / 50 / 647 647 / 50 / 647
Painel; Peso líquido; kg 2.5 2.5
Painel recomendado KCI-ART FLUX W KCI-ART FLUX W

Acessórios Modelo O produto está em conformidade com a Diretiva Europeia ErP (Energy Related
Termostato eletrônico com ecrã KCT-02.1 SR Products), que inclui o Regulamento Delegado da Comissão (UE) nº 2016/2281,
também conhecido como Ecodesign LOT21.
Kit para tubagem de ventiloconvectores Cassete KIT TUB FC CI-2T Capacidade arrefecimento e arrefecimento sensível. Caudal de água
600x600 2 tubos arrefecimento. Perda de carga evaporador arrefecimento: Água na entrada do
Kit para tubagem de ventiloconvectores Cassete KIT TUB FC CI-4T permutador 7°C (salto térmico 5°C) - Ar ambiente 27°C DB/19°C WB.
600x600 4 tubos Capacidade aquecimento. Caudal de água aquecimento. Conexões hidráulicas
Válvula de 3 vias 3/4 (água fría) KV3-FC 3/4 arrefecimento/aquecimento. Perda de carga evaporador aquecimento: Água na
Válvula de 3 vias 1/2 (água quente) KV3-FC 1/2 entrada do permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C.
Actuador ON/OFF KACT-0 Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a
uma unidade para uma instalação de 2 tubos. O nível de pressão sonora refere-se
KACT-0: Lembre-se de pedir 2 atuadores para seus ventiloconvectores de 4 tubos. à medição a uma distância de 1 m da superfície externa da unidade, operando em
campo aberto.
NOTA: A cor branca do modelo pode variar em relação à imagem.
Unidades disponíveis aos stocks existente.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 225
