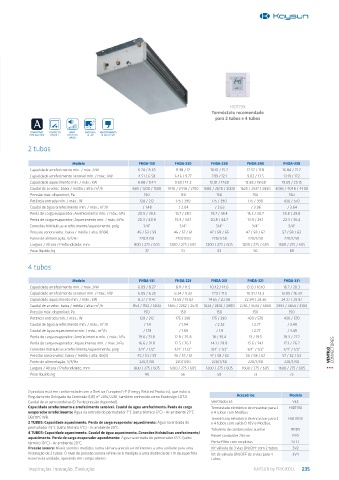

Page 235 - KAYSUN CATÁLOGO 2023

HIDTI9X
Termóstato recomendado
para 2 tubos e 4 tubos

COMPATÍVEL CONTACTO NÍVEL ENTRADA ABASTECIMENTO
COM AIRZONE ON/OFF ACÚSTICO DE AR DE AR FRESCO
BAIXO
2 tubos

Modelo FHDA-130 FHDA-220 FHDA-230 FHDA-240 FHDA-330
Capacidade arrefecimento mín. / máx.; kW 6.24 / 8.65 8.38 / 12 10.61 / 15.2 12.57 / 17.8 16.84 / 21.2
Capacidade arrefecimento sensível mín. / máx.; kW 4.51 / 6.58 6.46 / 9.77 7.99 / 12.1 9.02 / 13.5 13.19 / 17.2
Capacidade aquecimento mín. / máx.; kW 6.68 / 9.44 9.69 / 14.2 12.01 / 17.60 12.85 / 18.60 19.69 / 25.15
Caudal de ar veloc. baixa / média / alta; m³/h 885 / 1200 / 1500 1540 / 2448 / 2750 1680 / 2670 / 3000 1625 / 2537 / 2850 3036 / 4048 / 4400
Pressão máx. disponível; Pa 150 150 150 150 150
Potência entrada mín. / máx.; W 128 / 212 175 / 390 175 / 390 175 / 390 430 / 570
Caudal de água arrefecimento mín. / máx.; m³/h / 1.48 / 2.04 / 2.63 / 3.06 / 3.64
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 20.5 / 39.5 13.7 / 28.1 18.7 / 38.4 15.3 / 30.7 18.8 / 29.8
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 20.3 / 40.9 15.9 / 34.1 20.8 / 44.7 13.9 / 29.1 22.3 / 36.4
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” 3/4” 3/4” 3/4” 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 45 / 53 / 59 46 / 57 / 61 47 / 58 / 65 47 / 58 / 62 57 / 58 / 63
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 800 / 275 / 605 1200 / 275 / 605 1200 / 275 / 605 1200 / 275 / 605 1600 / 275 / 605
Peso líquido; kg 37 51 53 56 69

4 tubos

Modelo FHDA-131 FHDA-221 FHDA-231 FHDA-321 FHDA-331
Capacidade arrefecimento mín. / máx.; kW 6.09 / 8.27 8.11 / 11.5 10.42 / 14.6 13.13 / 16.10 16.7 / 20.3
Capacidade arrefecimento sensível mín. / máx.; kW 6.09 / 6.25 6.24 / 9.33 7.79 / 11.5 10.51 / 13.3 13.09 / 16.39
Capacidade aquecimento mín. / máx.; kW 8.27 / 11.47 13.69 / 19.82 14.65 / 20.98 22.84 / 28.36 24.27 / 29.87
Caudal de ar veloc. baixa / média / alta; m³/h 854 / 1162 / 1400 1465 / 2262 / 2570 1624 / 2492 / 2800 2736 / 3534 / 3800 2993 / 3854 / 4100
Pressão máx. disponível; Pa 150 150 150 150 150
Potência entrada mín. / máx.; W 128 / 212 175 / 390 175 / 390 430 / 570 430 / 570
Caudal de água arrefecimento mín. / máx.; m³/h / 1.4 / 1.94 / 2.52 / 2.77 / 3.49
Caudal de água aquecimento mín. / máx.; m³/h / 1.19 / 1.69 / 1.8 / 2.77 / 3.49
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 19.6 / 31.8 12.8 / 25.8 18 / 35.4 13 / 19.5 18.3 / 27.2
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 16.6 / 31.8 12.5 / 26.2 14.1 / 28.8 15.6 / 24.1 17.3 / 26.2
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” / 1/2” 3/4” / 1/2” 3/4” / 1/2” 3/4” / 1/2” 3/4” / 1/2” CONVECTORES
Pressão sonora veloc. baixa / média / alta; dB(A) 45 / 53 / 59 46 / 57 / 61 47 / 58 / 62 56 / 58 / 62 57 / 62 / 63 VENTILO
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 800 / 275 / 605 1200 / 275 / 605 1200 / 275 / 605 1600 / 275 / 605 1600 / 275 / 605
Peso líquido; kg 40 56 58 73 75

O produto está em conformidade com a Diretiva Europeia ErP (Energy Related Products), que inclui o
Regulamento Delegado da Comissão (UE) nº 2016/2281, também conhecido como Ecodesign LOT21. Acessórios Modelo
Caudal de ar sem condutas (0 Pa de pressão disponível). Ventilador EC VEC
Capacidade arrefecimento e arrefecimento sensível. Caudal de água arrefecimento. Perda de carga Termóstato eletrónico de encastrar para 2 HIDTI9X
evaporador arrefecimento: Água na entrada do permutador 7°C (salto térmico 5°C) - Ar ambiente 27°C e 4 tubos com Modbus
DB/19°C WB. Termóstato eletrónico de encastrar para 2 HIDTI10X
2 TUBOS: Capacidade aquecimento. Perda de carga evaporador aquecimento: Água na entrada do e 4 tubos com saída 0-10V e Modbus.
permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C. Tabuleiro de condensados auxiliar BROX
4 TUBOS: Capacidade aquecimento. Caudal de água aquecimento. Conexões hidráulicas arrefecimento/
aquecimento. Perda de carga evaporador aquecimento: Água na entrada do permutador 65°C (salto Painel sanduíche 20mm P20
térmico 10°C) - Ar ambiente 20°C. Porta-filtro com condutas SFCF
Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a uma unidade para uma Kit válvula de 3 vias ON/OFF com 2 tubos 3V2
instalação de 2 tubos. O nível de pressão sonora refere-se à medição a uma distância de 1 m da superfície Kit de válvula ON/OFF de 3 vias para 4 3V4
externa da unidade, operando em campo aberto. tubos
