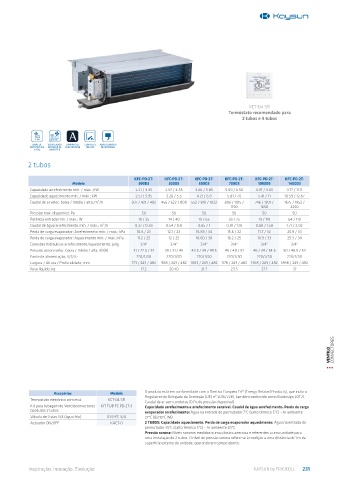

Page 231 - KAYSUN CATÁLOGO 2023

KCT-04 SR
Termóstato recomendado para
2 tubos e 4 tubos

SINAL DE VENTILADOR COMPATÍVEL CONTACTO ABASTECIMENTO
ENTRADA DE INTERIOR DC COM AIRZONE ON/OFF DE AR FRESCO
0-10V INVERTER
2 tubos

KFC-PD-2T- KFC-PD-2T- KFC-PD-2T- KFC-PD-2T- KFC-PD-2T- KFC-PD-2T-
Modelo 300D3 500D3 600D3 700D3 1000D3 1400D3
Capacidade arrefecimento mín. / máx.; kW 2.21 / 3.35 2.97 / 4.55 3.66 / 5.85 5.09 / 6.50 4.97 / 9.05 9.77 / 11.11
Capacidade aquecimento mín. / máx.; kW 2.51 / 3.95 3.20 / 5.5 4.21 / 6.9 5.81 / 7.6 5.41 / 11 10.59 / 12.67
Caudal de ar veloc. baixa / média / alta; m³/h 307 / 421 / 482 456 / 622 / 800 552 / 810 / 1022 806 / 1015 / 746 / 1201 / 1675 / 1952 /
1190 1650 2250
Pressão máx. disponível; Pa 50 50 50 50 50 50
Potência entrada mín. / máx.; W 10 / 25 14 / 40 19 / 65 33 / 75 19 / 119 64 / 119
Caudal de água arrefecimento mín. / máx.; m³/h 0.37 / 0.59 0.54 / 0.8 0.65 / 1 0.91 / 1.19 0.88 / 1.58 1.71 / 2.02
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 10.6 / 23 12.1 / 23 16.89 / 34 15.6 / 22 11.7 / 32 25.9 / 33
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 11.2 / 25 12 / 25 18.60 / 38 16.2 / 25 10.9 / 33 25.3 / 34
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 31 / 22.5 / 37 39 / 31 / 45 43.5 / 34 / 49.5 45 / 40 / 51 46 / 34 / 54.5 50 / 46.5 / 53
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 773 / 243 / 482 908 / 243 / 482 1003 / 243 / 482 1178 / 243 / 482 1368 / 243 / 482 1898 / 243 / 482
Peso líquido; kg 17.2 20.40 21.7 23.5 27.7 37

VENTILO CONVECTORES

Acessórios Modelo O produto está em conformidade com a Diretiva Europeia ErP (Energy Related Products), que inclui o
Termostato eletrônico com ecrã KCT-04 SR Regulamento Delegado da Comissão (UE) nº 2016/2281, também conhecido como Ecodesign LOT21.
Caudal de ar sem condutas (0 Pa de pressão disponível).
Kit para tubagem de Ventiloconvectores KIT TUB FC PD-2T-3 Capacidade arrefecimento e arrefecimento sensível. Caudal de água arrefecimento. Perda de carga
Condutas 2 tubos evaporador arrefecimento: Água na entrada do permutador 7°C (salto térmico 5°C) - Ar ambiente
Válvula de 3 vias 3/4 (água fría) KV3-FC 3/4 27°C DB/19°C WB.
Actuador ON/OFF KACT-0 2 TUBOS: Capacidade aquecimento. Perda de carga evaporador aquecimento: Água na entrada do
permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C.
Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a uma unidade para
uma instalação de 2 tubos. O nível de pressão sonora refere-se à medição a uma distância de 1 m da
superfície externa da unidade, operando em campo aberto.

Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 231
