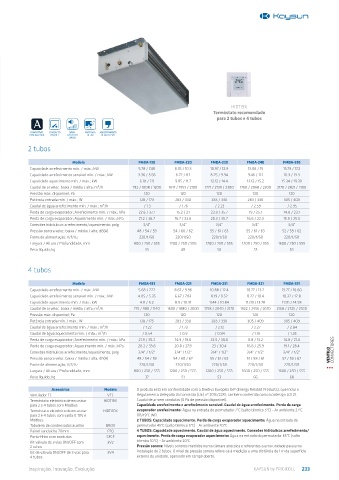

Page 233 - KAYSUN CATÁLOGO 2023

HIDTI9X
Termóstato recomendado
para 2 tubos e 4 tubos

COMPATÍVEL CONTACTO NÍVEL ENTRADA ABASTECIMENTO
COM AIRZONE ON/OFF ACÚSTICO DE AR DE AR FRESCO
BAIXO
2 tubos

Modelo FMDA-130 FMDA-220 FMDA-230 FMDA-240 FMDA-330
Capacidade arrefecimento mín. / máx.; kW 5.78 / 7.48 8.76 / 10.3 10.97 / 12.9 13.06 / 15 13.79 / 17.2
Capacidade arrefecimento sensível mín. / máx.; kW 3.36 / 5.56 6.72 / 8.1 8.25 / 9.94 9.46 / 11.1 10.3 / 13.3
Capacidade aquecimento mín. / máx.; kW 6.01 / 7.9 9.85 / 11.7 12.12 / 14.4 13.12 / 15.2 15.34 / 19.39
Caudal de ar veloc. baixa / média / alta; m³/h 792 / 1008 / 1200 1617 / 1953 / 2100 1771 / 2139 / 2300 1760 / 2068 / 2200 2170 / 2821 / 3100
Pressão máx. disponível; Pa 120 120 120 120 120
Potência entrada mín. / máx.; W 128 / 179 283 / 330 283 / 330 283 / 330 305 / 409
Caudal de água arrefecimento mín. / máx.; m³/h / 1.3 / 1.76 / 2.23 / 2.59 / 2.95
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 22.6 / 37.7 15.2 / 21 23.9 / 35.7 19 / 25.1 14.8 / 23.1
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 21.2 / 36.7 16.7 / 23.6 25.3 / 35.7 16.6 / 22.3 15.9 / 25.5
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” 3/4” 3/4” 3/4” 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 48 / 54 / 59 54 / 60 / 62 55 / 61 / 63 55 / 61 / 63 52 / 59 / 62
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 800 / 250 / 555 1200 / 250 / 555 1200 / 250 / 555 1200 / 250 / 555 1600 / 250 / 555
Peso líquido; kg 35 48 50 53 65

4 tubos

Modelo FMDA-131 FMDA-221 FMDA-231 FMDA-321 FMDA-331
Capacidade arrefecimento mín. / máx.; kW 5.68 / 7.22 8.67 / 9.96 10.88 / 12.4 10.77 / 13.2 13.77 / 16.60
Capacidade arrefecimento sensível mín. / máx.; kW 4.05 / 5.35 6.67 / 7.83 8.19 / 9.52 8.22 / 10.4 10.32 / 12.8
Capacidade aquecimento mín. / máx.; kW 4.8 / 6.2 8.9 / 10.31 9.44 / 10.84 11.09 / 13.78 11.95 / 14.58
Caudal de ar veloc. baixa / média / alta; m³/h 775 / 980 / 1140 1600 / 1880 / 2000 1758 / 2040 / 2170 1922 / 2456 / 2670 2168 / 2725 / 2930
Pressão máx. disponível; Pa 120 120 120 120 120
Potência entrada mín. / máx.; W 128 / 175 283 / 330 283 / 330 305 / 409 305 / 409
Caudal de água arrefecimento mín. / máx.; m³/h / 1.22 / 1.73 / 2.12 / 2.27 / 2.84
Caudal de água aquecimento mín. / máx.; m³/h / 0.54 / 0.9 / 0.94 / 1.19 / 1.26
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 21.9 / 35.2 14.9 / 19.6 23.5 / 30.6 8.8 / 13.2 14.8 / 21.4
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 20.2 / 33.6 20.8 / 27.9 23 / 30.4 16.8 / 25.9 19.1 / 28.4
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” / 1/2” 3/4” / 1/2” 3/4” / 1/2” 3/4” / 1/2” 3/4” / 1/2” VENTILO CONVECTORES
Pressão sonora veloc. baixa / média / alta; dB(A) 48 / 54 / 59 54 / 60 / 62 55 / 61 / 63 51 / 58 / 61 52 / 59 / 62
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 800 / 250 / 555 1200 / 250 / 555 1200 / 250 / 555 1600 / 250 / 555 1600 / 250 / 555
Peso líquido; kg 37 51 53 66 68

Acessórios Modelo O produto está em conformidade com a Diretiva Europeia ErP (Energy Related Products), que inclui o
Ventilador EC VEC Regulamento Delegado da Comissão (UE) nº 2016/2281, também conhecido como Ecodesign LOT21.
Termóstato eletrónico de encastrar HIDTI9X Caudal de ar sem condutas (0 Pa de pressão disponível).
para 2 e 4 tubos com Modbus Capacidade arrefecimento e arrefecimento sensível. Caudal de água arrefecimento. Perda de carga
Termóstato eletrónico de encastrar HIDTI10X evaporador arrefecimento: Água na entrada do permutador 7°C (salto térmico 5°C) - Ar ambiente 27°C
para 2 e 4 tubos com saída 0-10V e DB/19°C WB.
Modbus. 2 TUBOS: Capacidade aquecimento. Perda de carga evaporador aquecimento: Água na entrada do
Tabuleiro de condensados auxiliar BROX permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C.
Painel sanduíche 20mm P20 4 TUBOS: Capacidade aquecimento. Caudal de água aquecimento. Conexões hidráulicas arrefecimento/
Porta-filtro com condutas SFCF aquecimento. Perda de carga evaporador aquecimento: Água na entrada do permutador 65°C (salto
Kit válvula de 3 vias ON/OFF com 3V2 térmico 10°C) - Ar ambiente 20°C.
2 tubos Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a uma unidade para uma
Kit de válvula ON/OFF de 3 vias para 3V4 instalação de 2 tubos. O nível de pressão sonora refere-se à medição a uma distância de 1 m da superfície
4 tubos externa da unidade, operando em campo aberto.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 233
