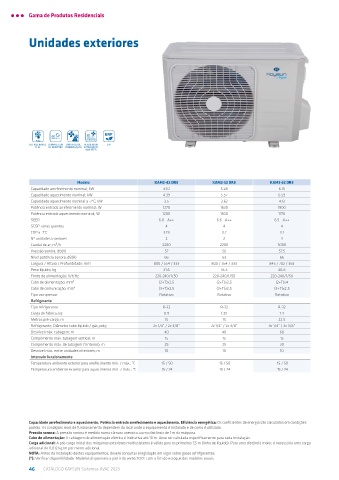

Page 46 - KAYSUN CATÁLOGO 2023

Gama de Produtos Residenciais

Unidades exteriores

REFRIGERANTE COMPRESSOR CONTROLO DE VENTILADOR ErP
R-32 DC INVERTER CONDENSAÇÃO EXTERIOR DC
INVERTER

Modelo KAM2-42 DR8 KAM2-52 DR8 KAM3-62 DR8
Capacidade arrefecimento nominal, kW 4.10 5.28 6.15
Capacidade aquecimento nominal; kW 4.39 5.57 6.59
Capacidade aquecimento nominal a -7°C; kW 3.5 3.62 4.13
Potência entrada arrefecimento nominal; W 1270 1630 1900
Potência entrada aquecimento nominal; W 1200 1500 1770
SEER 6.8 - A++ 6.6 - A++ 6.5 - A++
SCOP zonas quentes 4 4 4
COP a -7°C 3.19 3.2 3.1
Nº unidades interiores 2 2 3
Caudal de ar; m³/h 2200 2200 3000
Pressão sonora; dB(A) 57 56 57.5
Nível potência sonora; dB(A) 66 63 66
Largura / Altura / Profundidade; mm 800 / 554 / 333 800 / 554 / 333 845 / 702 / 363
Peso líquido; kg 31.6 35.5 46.8
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x4
Cabo de comunicação; mm² (3+T)x2,5 (3+T)x2,5 (3+T)x2,5
Tipo compressor Rotativo Rotativo Rotativo
Refrigerante
Tipo refrigerante R-32 R-32 R-32
Carga de fábrica; kg 0.9 1.25 1.4
Metros pré-carga; m 15 15 22.5
Refrigerante; Diâmetro tubo líquido / gás; polg 2x 1/4” / 2x 3/8” 2x 1/4” / 2x 3/8” 3x 1/4” / 3x 3/8”
Desnível máx. tubagem; m 40 40 60
Comprimento máx. tubagem vertical; m 15 15 15
Comprimento máx. de tubagem (1 interior); m 25 25 30
Desnivel máx. entre unidades interiores; m 10 10 10
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Os coeficientes de energia são calculados em condições
padrão. As condições reais de funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara anecoica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem de alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga inicial das máquinas exteriores multissistema é válida para os primeiros 7,5 m (linha de líquido). Para uma distância maior, é necessária uma carga
adicional de 0,012 kg/m por metro adicional.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrifgerantes.
(*): Verificar disponibilidade. Modelos disponíveis a partir do verão 2022, com o fim do estoque dos modelos atuais.
46 CATÁLOGO KAYSUN Sistemas AVAC 2023
