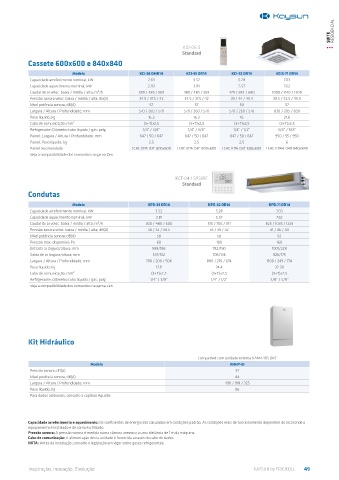

Page 49 - KAYSUN CATÁLOGO 2023

RESIDENCIAL

SUITE

KID-06 S
Standard
Cassete 600x600 e 840x840

Modelo KCI-26 DMR14 KCI-35 DR14 KCI-52 DR14 KCIS-71 DR14
Capacidade arrefecimento nominal, kW 2.63 3.52 5.28 7.03
Capacidade aquecimento nominal; kW 2.93 3.81 5.57 7.62
Caudal de ar veloc. baixa / média / alta; m³/h 389 / 485 / 569 389 / 485 / 569 479 / 584 / 680 1000 / 1140 / 1300
Pressão sonora veloc. baixa / média / alta; dB(A) 34.5 / 37.5 / 42 34.5 / 37.5 / 42 39 / 44 / 45.4 39.5 / 42.5 / 45.5
Nível potência sonora; dB(A) 57 57 59 57
Largura / Altura / Profundidade; mm 570 / 260 / 570 570 / 260 / 570 570 / 260 / 570 830 / 205 / 830
Peso líquido; kg 16.3 16.3 16 21.6
Cabo de comunicação; mm² (3+T)x2,5 (3+T)x2,5 (3+T)x2,5 (3+T)x2,5
Refrigerante; Diâmetro tubo líquido / gás; polg 1/4” / 3/8” 1/4” / 3/8” 1/4” / 1/2” 3/8” / 5/8”
Painel; Largura / Altura / Profundidade; mm 647 / 50 / 647 647 / 50 / 647 647 / 50 / 647 950 / 55 / 950
Painel; Peso líquido; kg 2.5 2.5 2.5 6
Painel recomendado LCAC KPA-03E 600x600 LCAC KPA-03E 600x600 LCAC KPA-03E 600x600 LCAC KPA4-04B 840x840
Veja a compatibilidade dos comandos na gama Zen

KCT-04.1 SPSWF
Standard
Condutas

Modelo KPD-35 DR14 KPD-52 DR14 KPD-71 DR14
Capacidade arrefecimento nominal, kW 3.52 5.28 7.03
Capacidade aquecimento nominal; kW 3.81 5.57 7.62
Caudal de ar veloc. baixa / média / alta; m³/h 300 / 480 / 600 515 / 706 / 911 825 / 1035 / 1229
Pressão sonora veloc. baixa / média / alta; dB(A) 30 / 32 / 34.5 35 / 39 / 42 41 / 46 / 49
Nível potência sonora; dB(A) 58 58 62
Pressão máx. disponível; Pa 60 100 160
Entrada ar largura/altura; mm 599/186 782/190 1001/228
Saída de ar largura/altura; mm 537/152 706/136 926/175
Largura / Altura / Profundidade; mm 700 / 200 / 506 880 / 210 / 674 1100 / 249 / 774
Peso líquido; kg 17.8 24.4 32.30
Cabo de comunicação; mm² (3+T)x2,5 (3+T)x2,5 (3+T)x2,5
Refrigerante; Diâmetro tubo líquido / gás; polg 1/4” / 3/8” 1/4” / 1/2” 3/8” / 5/8”
Veja a compatibilidade dos comandos na gama Zen

Kit Hidráulico

Compatível com unidade externa KAM4-105 DR7
Modelo KHHP-BI
Pressão sonora; dB(A) 32
Nível potência sonora; dB(A) 44
Largura / Altura / Profundidade; mm 490 / 918 / 325
Peso líquido; kg 56
Para dados adicionais, consulte o capítulo Aquatix

Capacidade arrefecimento e aquecimento: Os coeficientes de energia são calculados em condições padrão. As condições reais de funcionamento dependem do local onde o
equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara anecoica a uma distância de 1 m da máquina.
Cabo de comunicação: A alimentação desta unidade é fornecida através do cabo de dados.
NOTA: Antes da instalação, consulte a legislação em vigor sobre gases refrigerantes.

Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 49
