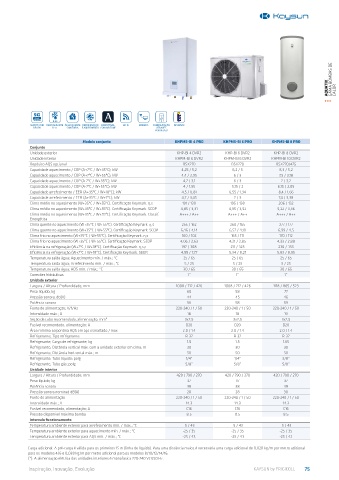

Page 75 - KAYSUN CATÁLOGO 2023

AQUATIX GAMA BOMBAS DE CALOR

SMART GRID REFRIGERANTE ÁGUA QUENTE REFRIGERAÇÃO COMPATÍVEL Wi-Fi MODBUS CONFIGURAÇÃO KEYMARK
READY R-32 SANITÁRIA E AQUECIMENTO COM AIRZONE ATRAVÉS
PORTA USB
Modelo conjunto KHPMS-BI 4 PRO KHPMS-BI 6 PRO KHPMS-BI 8 PRO
Conjunto
Unidade exterior KHP-BI 4 DVR2 KHP-BI 6 DVR2 KHP-BI 8 DVR2
Unidade interior KHPM-BI 6 DVR2 KHPM-BI 6 DVR2 KHPM-BI 10 DVR2
Depósito AQS opcional BSX270 BSX270 BSX270/475
Capacidade aquecimento / COP (A+7ºC / W+35ºC); kW 4,25 / 5,2 6,2 / 5 8,3 / 5,2
Capacidade aquecimento / COP (A+7ºC / W+55ºC); kW 4,4 / 2,95 6 / 3 7,5 / 3,18
Capacidade aquecimento / COP (A-7ºC / W+35ºC); kW 4,7 / 3,1 6 / 3 7 / 3,2
Capacidade aquecimento / COP (A-7ºC / W+55ºC); kW 4 / 1,95 5,15 / 2 6,15 / 2,05
Capacidade arrefecimento / EER (A+35ºC / W+18ºC); kW 4,5 / 0,81 6,55 / 1,34 8,4 / 1,66
Capacidade arrefecimento / EER (A+35ºC / W+7ºC); kW 4,7 / 3,45 7 / 3 7,4 / 3,38
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 191 / 130 195 / 138 206 / 132
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 4,85 / 3,31 4,95 / 3,52 5,22 / 3,36
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. Classif. A+++ / A++ A+++ / A++ A+++ / A++
Energética
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 255 / 162 260 / 165 277 / 177
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 6,46 / 4,14 6,57 / 4,19 6,99 / 4,5
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 160 / 102 165 / 111 170 / 112
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 4,06 / 2,63 4,21 / 2,85 4,33 / 2,88
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. ƞ,s,c 197 / 308 211 / 325 230 / 355
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. SEER 4,99 / 7,77 5,34 / 8,21 5,83 / 8,95
Temperatura saída água; Aquecimento mín. / máx.; °C 25 / 65 25 / 65 25 / 65
Temperatura saída água; Arrefecimento mín. / máx.; °C 5 / 25 5 / 25 5 / 25
Temperatura saída água; AQS mín. / máx.; °C 30 / 65 30 / 65 30 / 65
Conexões hidráulicas 1” 1” 1”
Unidade exterior
Largura / Altura / Profundidade; mm 1008 / 712 / 426 1008 / 712 / 426 1118 / 865 / 523
Peso líquido; kg 60 58 77
Pressão sonora; dB(A) 44 45 46
Potência sonora 56 58 59
Fonte de alimentação; V/f/Hz 220-240 / 1 / 50 220-240 / 1 / 50 220-240 / 1 / 50
Intensidade máx.; A 18 18 19
Seção de cabo recomendada, alimentação; mm² 3x2,5 3x2,5 3x2,5
Fusível recomendado, alimentação; A D20 D20 D20
Área mínima serpentina AQS em aço esmaltado / inox 2.0 / 1.4 2.0 / 1.4 2.0 / 1.4
Refrigerante; Tipo refrigerante R-32 R-32 R-32
Refrigerante, Carga de refrigerante; kg 1.5 1.5 1.65
Refrigerante; Distância vertical máx. com a unidade exterior em cima; m 30 30 30
Refrigerante, Distância horizontal máx.; m 50 50 50
Refrigerante, Tubo líquido; polg 1/4” 1/4” 3/8”
Refrigerante, Tubo gás; polg 5/8” 5/8” 5/8”
Unidade interior
Largura / Altura / Profundidade; mm 420 / 790 / 270 420 / 790 / 270 420 / 790 / 270
Peso líquido; kg 37 37 37
Potência sonora 38 38 38
Pressão sonora nominal; dB(A) 28 28 30
Fonte de alimentação 220-240 / 1 / 50 220-240 / 1 / 50 220-240 / 1 / 50
Intensidade máx.; A 14.3 14.3 14.3
Fusível recomendado, alimentação; A C16 C16 C16
Pressão disponível máxima bomba 8.5 8.5 8.5
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -5 / 43 -5 / 43 -5 / 43
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -25 / 35 -25 / 35 -25 / 35
Temperatura ambiente exterior para AQS mín. / máx.; °C -25 / 43 -25 / 43 -25 / 43

Carga adicional: A pré-carga é válida para os primeiros 15 m (linha de líquido). Para uma distância maior, é necessária uma carga adicional de 0,020 kg/m por metro adicional
para os modelos 4/6 e 0,038 kg/m por metro adicional para os modelos 8/10/12/14/16.
(*): A alimentação elétrica das unidades interiores é monofásica 220-240 V/1/50 Hz.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 75
