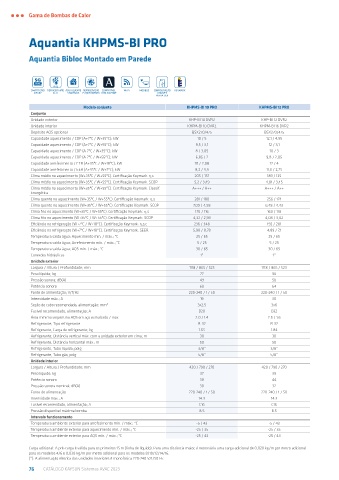

Page 76 - KAYSUN CATÁLOGO 2023

Gama de Bombas de Calor

Aquantia KHPMS-BI PRO

Aquantia Bibloc Montado em Parede

SMART GRID REFRIGERANTE ÁGUA QUENTE REFRIGERAÇÃO COMPATÍVEL Wi-Fi MODBUS CONFIGURAÇÃO KEYMARK
READY R-32 SANITÁRIA E AQUECIMENTO COM AIRZONE ATRAVÉS
PORTA USB
Modelo conjunto KHPMS-BI 10 PRO KHPMS-BI 12 PRO
Conjunto
Unidade exterior KHP-BI 10 DVR2 KHP-BI 12 DVR2
Unidade interior KHPM-BI 10 DVR2 KHPM-BI 16 DVR2
Depósito AQS opcional BSX270/475 BSX270/475
Capacidade aquecimento / COP (A+7ºC / W+35ºC); kW 10 / 5 12,1 / 4,95
Capacidade aquecimento / COP (A+7ºC / W+55ºC); kW 9,5 / 3,1 12 / 3,1
Capacidade aquecimento / COP (A-7ºC / W+35ºC); kW 8 / 3,05 10 / 3
Capacidade aquecimento / COP (A-7ºC / W+55ºC); kW 6,85 / 2 9,8 / 2,05
Capacidade arrefecimento / EER (A+35ºC / W+18ºC); kW 10 / 2,08 12 / 4
Capacidade arrefecimento / EER (A+35ºC / W+7ºC); kW 8,2 / 3,3 11,6 / 2,75
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 205 / 137 189 / 135
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 5,2 / 3,49 4,81 / 3,45
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. Classif. A+++ / A++ A+++ / A++
Energética
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 281 / 180 256 / 174
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 7,09 / 4,58 6,48 / 4,43
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 170 / 116 160 / 118
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 4,32 / 2,99 4,08 / 3,02
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. ƞ,s,c 236 / 348 192 / 281
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. SEER 5,98 / 8,78 4,89 / 7,1
Temperatura saída água; Aquecimento mín. / máx.; °C 25 / 65 25 / 65
Temperatura saída água; Arrefecimento mín. / máx.; °C 5 / 25 5 / 25
Temperatura saída água; AQS mín. / máx.; °C 30 / 65 30 / 65
Conexões hidráulicas 1” 1”
Unidade exterior
Largura / Altura / Profundidade; mm 1118 / 865 / 523 1118 / 865 / 523
Peso líquido; kg 77 96
Pressão sonora; dB(A) 49 50
Potência sonora 60 64
Fonte de alimentação; V/f/Hz 220-240 / 1 / 50 220-240 / 1 / 50
Intensidade máx.; A 19 30
Seção de cabo recomendada, alimentação; mm² 3x2,5 3x6
Fusível recomendado, alimentação; A D20 D32
Área mínima serpentina AQS em aço esmaltado / inox 2.0 / 1.4 2.5 / 1.6
Refrigerante; Tipo refrigerante R-32 R-32
Refrigerante, Carga de refrigerante; kg 1.65 1.84
Refrigerante; Distância vertical máx. com a unidade exterior em cima; m 30 30
Refrigerante, Distância horizontal máx.; m 50 50
Refrigerante, Tubo líquido; polg 3/8” 3/8”
Refrigerante, Tubo gás; polg 5/8” 5/8”
Unidade interior
Largura / Altura / Profundidade; mm 420 / 790 / 270 420 / 790 / 270
Peso líquido; kg 37 39
Potência sonora 38 44
Pressão sonora nominal; dB(A) 30 32
Fonte de alimentação 220-240 / 1 / 50 220-240 / 1 / 50
Intensidade máx.; A 14.3 14.3
Fusível recomendado, alimentação; A C16 C16
Pressão disponível máxima bomba 8.5 8.5
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -5 / 43 -5 / 43
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -25 / 35 -25 / 35
Temperatura ambiente exterior para AQS mín. / máx.; °C -25 / 43 -25 / 43

Carga adicional: A pré-carga é válida para os primeiros 15 m (linha de líquido). Para uma distância maior, é necessária uma carga adicional de 0,020 kg/m por metro adicional
para os modelos 4/6 e 0,038 kg/m por metro adicional para os modelos 8/10/12/14/16.
(*): A alimentação elétrica das unidades interiores é monofásica 220-240 V/1/50 Hz.
76 CATÁLOGO KAYSUN Sistemas AVAC 2023
