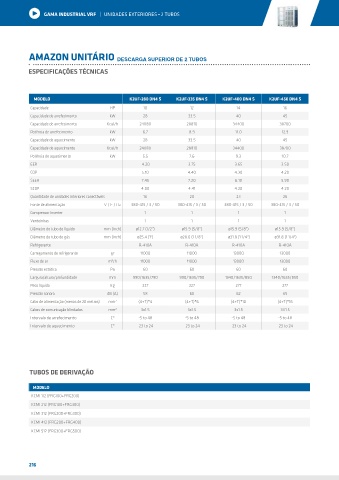

Page 216 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | UNIDADES EXTERIORES - 2 TUBOS

AMAZON UNITÁRIO DESCARGA SUPERIOR DE 2 TUBOS

ESPECIFICAÇÕES TÉCNICAS

MODELO K2UF-280 DN4 S K2UF-335 DN4 S K2UF-400 DN4 S K2UF-450 DN4 S
Capacidade HP 10 12 14 16
Capacidade de arrefecimento kW 28 33.5 40 45
Capacidade de arrefecimento Kcal/h 24080 28810 34400 38700
Potência de arrefecimento kW 6.7 8.9 11.0 12.9
Capacidade de aquecimento kW 28 33.5 40 45
Capacidade de aquecimento Kcal/h 24080 28810 34400 38700
Potência de aquecimento kW 5.5 7.6 9.3 10.7
EER 4.20 3.75 3.65 3.50
COP 5.10 4.40 4.30 4.20
SEER 7.45 7.20 6.10 5.90
SCOP 4.00 4.41 4.20 4.20
Quantidade de unidades interiores conectáveis 16 20 23 26
Fonte de alimentação V / F / Hz 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50
Compressor Inverter 1 1 1 1
Ventoinhas 1 1 1 1
Diâmetro do tubo de líquido mm (Inch) ø12.7 (1/2") ø15.9 (5/8") ø15.9 (5/8") ø15.9 (5/8")
Diâmetro do tubo de gás mm (Inch) ø25.4 (1") ø28.6 (1 1/8") ø31.8 (1 1/4") ø31.8 (1 1/4")
Refrigerante R-410A R-410A R-410A R-410A
Carregamento de refrigerante gr 11000 11000 13000 13000
3
Fluxo de ar m /h 11000 11000 13000 13000
Pressão estática Pa 60 60 60 60
Largura/altura/profundidade mm 990/1635/790 990/1635/790 1340/1635/850 1340/1635/850
Peso líquido Kg 227 227 277 277
Pressão sonora dB (A) 58 60 62 65
Cabo de alimentação (menos de 20 metros) mm 2 (4+T)*4 (4+T)*6 (4+T)*10 (4+T)*16
Cabos de comunicação blindados mm 2 3x1.5 3x1.5 3x1.5 3X1.5
Intervalo de arrefecimento Cº -5 to 48 -5 to 48 -5 to 48 -5 to 48
Intervalo de aquecimento Cº -23 to 24 -23 to 24 -23 to 24 -23 to 24

TUBOS DE DERIVAÇÃO

MODELO
KCMI 112 (FRG100+FRG200)
KCMI 212 (FRG100+FRG300)
KCMI 312 (FRG200+FRG300)
KCMI 412 (FRG200+FRG400)
KCMI 512 (FRG300+FRG500)

216
