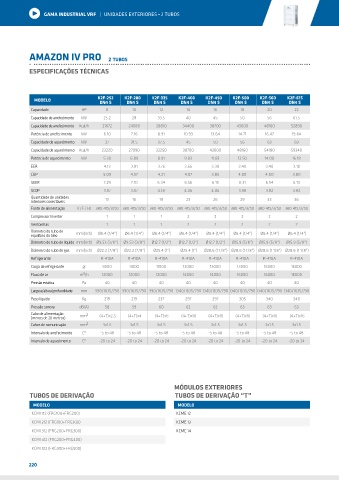

Page 220 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | UNIDADES EXTERIORES - 2 TUBOS

AMAZON IV PRO 2 TUBOS

ESPECIFICAÇÕES TÉCNICAS

MODELO K2F-252 K2F-280 K2F-335 K2F-400 K2F-450 K2F-500 K2F-560 K2F-615
DN4 S
DN4 S
DN4 S
DN4 S
DN4 S
DN4 S
DN4 S
DN4 S
Capacidade HP 8 10 12 14 16 18 20 22
Capacidade de arrefecimento kW 25.2 28 33.5 40 45 50 56 61.5
Capacidade de arrefecimento Kcal/h 21672 24080 28810 34400 38700 43000 48160 52890
Potência de arrefecimento kW 6.10 7.16 8.91 10.93 13.64 14.71 16.47 19.84
Capacidade de aquecimento kW 27 31.5 37.5 45 50 56 63 69
Capacidade de aquecimento Kcal/h 23220 27090 32250 38700 43000 48160 54180 59340
Potência de aquecimento kW 5.30 6.89 8.91 9.83 11.69 12.50 14.00 16.18
EER 4.13 3.91 3.76 3.66 3.30 3.40 3.40 3.10
COP 5.09 4.57 4.21 4.07 3.85 4.00 4.00 3.80
SEER 7.29 7.10 6.34 6.56 6.15 6.31 6.54 6.13
SCOP 3.97 3.97 4.18 4.06 4.06 3.98 3.82 3.82
Quantidade de unidades 13 16 19 23 26 29 33 36
interiores conectáveis
Fonte de alimentação V / F / Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Compressor Inverter 1 1 1 2 2 2 2 2
Ventoinhas 1 1 1 2 2 2 2 2
Diâmetro do tubo de
equilíbrio do óleo mm (Inch) Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4")
Diâmetro do tubo de líquido mm (Inch) Ø9.53 (3/8") Ø9.53 (3/8") Ø12.7 (1/2") Ø12.7 (1/2") Ø12.7 (1/2") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8")
Diâmetro do tubo de gás mm (Inch) Ø22.2 (7/8") Ø22.2 (7/8") Ø25.4 (1") Ø25.4 (1") Ø28.6 (1 1/8") Ø28.6 (1 1/8") Ø28.6 (1 1/8") Ø28.6 (1 1/8")
Refrigerante R-410A R-410A R-410A R-410A R-410A R-410A R-410A R-410A
Carga de refrigerante gr 9000 9000 11000 13000 13000 13000 16000 16000
3
Fluxo de ar m /h 12000 12000 12000 14000 14000 16000 16000 16000
Pressão estática Pa 40 40 40 40 40 40 40 40
Largura/altura/profundidade mm 990/1635/790 990/1635/790 990/1635/790 1340/1635/790 1340/1635/790 1340/1635/790 1340/1635/790 1340/1635/790
Peso líquido Kg 219 219 237 297 297 305 340 340
Pressão sonora dB (A) 58 59 60 62 62 63 63 63
Cabo de alimentação mm 2 (4+T)x2.5 (4+T)x4 (4+T)x6 (4+T)x10 (4+T)x16 (4+T)x16 (4+T)x16 (4+T)x16
(menos de 20 metros)
Cabos de comunicação mm 2 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5
Intervalo de arrefecimento Cº -5 to 48 -5 to 48 -5 to 48 -5 to 48 -5 to 48 -5 to 48 -5 to 48 -5 to 48
Intervalo de aquecimento Cº -20 to 24 -20 to 24 -20 to 24 -20 to 24 -20 to 24 -20 to 24 -20 to 24 -20 to 24

MÓDULOS EXTERIORES
TUBOS DE DERIVAÇÃO TUBOS DE DERIVAÇÃO “T”
MODELO MODELO
KCMI 112 (FRG100+FRG200) KCME 12
KCMI 212 (FRG100+FRG300) KCME 13
KCMI 312 (FRG200+FRG300) KCME 14
KCMI 412 (FRG200+FRG400)
KCMI 512 (FRG300+FRG500)
