GAMA INDUSTRIAL VRF | UNIDADES EXTERIORES - 2 TUBOS

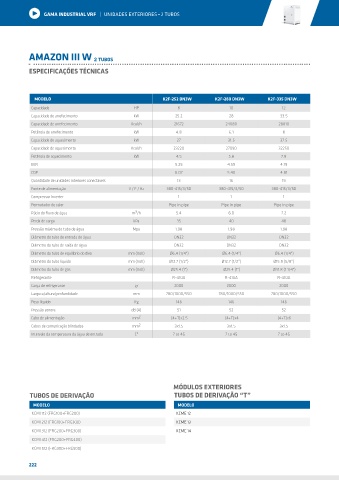

AMAZON III W 2 TUBOS

ESPECIFICAÇÕES TÉCNICAS

MODELO K2F-252 DN3W K2F-280 DN3W K2F-335 DN3W
Capacidade HP 8 10 12
Capacidade de arrefecimento kW 25.2 28 33.5
Capacidade de arrefecimento Kcal/h 21672 24080 28810
Potência de arrefecimento kW 4.8 6.1 8
Capacidade de aquecimento kW 27 31.5 37.5
Capacidade de aquecimento Kcal/h 23220 27090 32250
Potência de aquecimento kW 4.5 5.8 7.8
EER 5.25 4.59 4.19
COP 6.07 5.40 4.81
Quantidade de unidades interiores conectáveis 13 16 19
Fonte de alimentação V / F / Hz 380-415/3/50 380-415/3/50 380-415/3/50
Compressor Inverter 1 1 1
Permutador de calor Pipe in pipe Pipe in pipe Pipe in pipe
3
Rácio do fluxo de água m /h 5.4 6.0 7.2
Perda de carga kPa 35 40 48
Pressão máxima do tubo de água Mpa 1.98 1.98 1.98
Diâmetro do tubo de entrada de água DN32 DN32 DN32
Diâmetro do tubo de saída de água DN32 DN32 DN32
Diâmetro do tubo de equilíbrio do óleo mm (Inch) Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4")
Diâmetro do tubo liquido mm (Inch) Ø12.7 (1/2") Ø12.7 (1/2") Ø15.9 (5/8")
Diâmetro do tubo de gás mm (Inch) Ø25.4 (1") Ø25.4 (1") Ø31.8 (1 1/4")
Refrigerante R-410A R-410A R-410A
Carga de refrigerante gr 2000 2000 2000
Largura/altura/profundidade mm 780/1000/550 780/1000/550 780/1000/550
Peso líquido Kg 146 146 146
Pressão sonora dB (A) 51 52 52
Cabo de alimentação mm 2 (4+T)x2.5 (4+T)x4 (4+T)x6
Cabos de comunicação blindados mm 2 3x1.5 3x1.5 3x1.5
Intervalo da temperatura da água de entrada Cº 7 to 45 7 to 45 7 to 45

MÓDULOS EXTERIORES
TUBOS DE DERIVAÇÃO TUBOS DE DERIVAÇÃO “T”
MODELO MODELO
KCMI 112 (FRG100+FRG200) KCME 12
KCMI 212 (FRG100+FRG300) KCME 13
KCMI 312 (FRG200+FRG300) KCME 14
KCMI 412 (FRG200+FRG400)
KCMI 512 (FRG300+FRG500)

222
