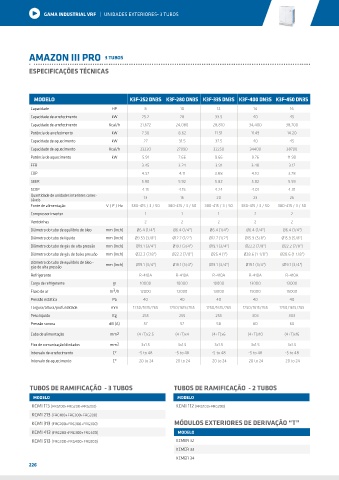

Page 226 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | UNIDADES EXTERIORES- 3 TUBOS

AMAZON III PRO 3 TUBOS

ESPECIFICAÇÕES TÉCNICAS

MODELO K3F-252 DN3S K3F-280 DN3S K3F-335 DN3S K3F-400 DN3S K3F-450 DN3S
Capacidade HP 8 10 12 14 16
Capacidade de arrefecimento kW 25.2 28 33.5 40 45
Capacidade de arrefecimento Kcal/h 21,672 24,080 28,810 34,400 38,700
Potência de arrefecimento kW 7.30 8.62 11.51 11.49 14.20
Capacidade de aquecimento kW 27 31.5 37.5 40 45
Capacidade de aquecimento Kcal/h 23220 27090 32250 34400 38700
Potência de aquecimento kW 5.91 7.66 9.66 9.76 11.90
EER 3.45 3.24 3.91 3.48 3.17
COP 4.57 4.11 3.88 4.10 3.78
SEER 5.90 5.92 5.82 5.82 5.59
SCOP 4.15 4.15 4.24 4.01 4.01
Quantidade de unidades interiores conec- 13 16 20 23 26
táveis
Fonte de alimentação V / F / Hz 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50
Compressor inverter 1 1 1 2 2
Ventoinhas 2 2 2 2 2
Diâmetro do tubo de equilíbrio de óleo mm (Inch) Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4") Ø6.4 (1/4")
Diâmetro do tubo de líquido mm (Inch) Ø9.53 (3/8") Ø12.7 (1/2") Ø12.7 (1/2") Ø15.9 (5/8") Ø15.9 (5/8")
Diâmetro do tubo de gás de alta pressão mm (Inch) Ø19.1 (3/4") Ø19.1 (3/4") Ø19.1 (3/4") Ø22.2 (7/8") Ø22.2 (7/8")
Diâmetro do tubo de gás de baixa pressão mm (Inch) Ø22.2 (7/8") Ø22.2 (7/8") Ø25.4 (1") Ø28.6 (1 1/8") Ø28.6 (1 1/8")
Diâmetro do tubo de equilíbrio de óleo - mm (Inch) Ø19.1 (3/4") Ø19.1 (3/4") Ø19.1 (3/4") Ø19.1 (3/4") Ø19.1 (3/4")
gás de alta pressão
Refrigerante R-410A R-410A R-410A R-410A R-410A
Carga de refrigerante gr 10000 10000 10000 13000 13000
3
Fluxo de ar m /h 12000 12000 13000 15000 15000
Pressão estática Pa 40 40 40 40 40
Largura/altura/profundidade mm 1250/1615/765 1250/1615/765 1250/1615/765 1250/1615/765 1250/1615/765
Peso líquido Kg 255 255 255 303 303
Pressão sonora dB (A) 57 57 58 60 60

Cabo de alimentação mm2 (4+T)x2.5 (4+T)x4 (4+T)x6 (4+T)x10 (4+T)x16
Fios de comunicação blindados mm2 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5
Intervalo de arrefecimento Cº -5 to 48 -5 to 48 -5 to 48 -5 to 48 -5 to 48
Intervalo de aquecimento Cº -20 to 24 -20 to 24 -20 to 24 -20 to 24 -20 to 24

TUBOS DE RAMIFICAÇÃO - 3 TUBOS TUBOS DE RAMIFICAÇÃO - 2 TUBOS
MODELO MODELO
KCMI 113 (FRG100+FRG200+FRG200) KCMI 112 (FRG100+FRG200)
KCMI 213 (FRG100+FRG200+FRG300)
KCMI 313 (FRG200+FRG300+FRG300) MÓDULOS EXTERIORES DE DERIVAÇÃO “T”
KCMI 413 (FRG200+FRG300+FRG400) MODELO
KCMI 513 (FRG300+FRG400+FRG500) KCMER 32
KCMER 33
KCMER 34
