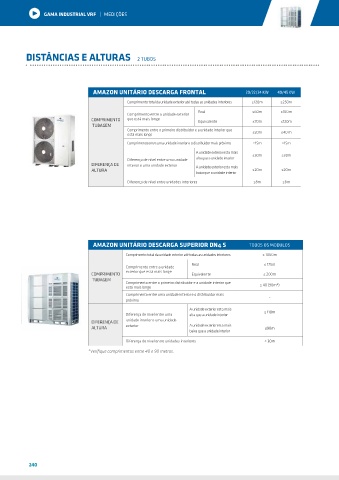

Page 240 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | MEDIÇÕES

DISTÂNCIAS E ALTURAS 2 TUBOS

AMAZON UNITÁRIO DESCARGA FRONTAL 20/22/24 KW 40/45 KW
Comprimento total da unidade exterior até todas as unidades interiores ≤120m ≤250m
Real ≤60m ≤100m
Comprimento entre a unidade exterior
COMPRIMENTO que está mais longe Equivalente ≤70m ≤120m
TUBAGEM
Comprimento entre o primeiro distribuidor e a unidade interior que ≤20m ≤40 m
está mais longe
Comprimento entre uma unidade interior e o distribuidor mais próximo ≤15m ≤15m
A unidade exterior esta mais ≤30m ≤30m
Diferença de nível entre uma unidade alta que a unidade interior
DIFERENÇA DE interior e uma unidade exterior A unidade exterior esta mais
ALTURA ≤20m ≤20m
baixa que a unidade interior
Diferença de nível entre unidades interiores ≤8m ≤8m

AMAZON UNITÁRIO DESCARGA SUPERIOR DN4 S TODOS OS MODULOS
Comprimento total da unidade exterior até todas as unidades interiores ≤ 1000m

Real ≤ 175m
Comprimento entre a unidade
exterior que está mais longe
COMPRIMENTO Equivalente ≤ 200m
TUBAGEM
Comprimento entre o primeiro distribuidor e a unidade interior que ≤ 40 (90m*)
está mais longe
Comprimento entre uma unidade interior e o distribuidor mais -
próximo
A unidade exterior esta mais
Diferença de nível entre uma alta que a unidade interior ≤ 110m
unidade interior e uma unidade
DIFERENÇA DE
exterior A unidade exterior esta mais
ALTURA ≤90m
baixa que a unidade interior
Diferença de nível entre unidades interiores ≤ 30m
*Verifique comprimentos entre 40 e 90 metros.
