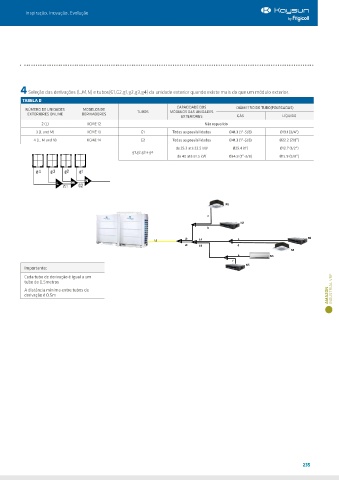

4 Seleção das derivações (L,M,N) e tubos(G1,G2,g1,g2,g3,g4) da unidade exterior quando existe mais do que um módulo exterior.
TABELA D
CAPACIDADE DOS DIÂMETRO DO TUBO(POLEGADAS)
NÚMERO DE UNIDADES MODELOS DE TUBOS MÓDULOS DAS UNIDADES
EXTERIORES ONLINE DERIVADORES
EXTERIORES GÁS LÍQUIDO
2 (L) KCME 12 Não requerido
3 (L and M) KCME 13 G1 Todas as possibilidades Ø41.3 (1”-5/8) Ø19.1 (3/4”)
4 (L, M and N) KCME 14 G2 Todas as possibilidades Ø41.3 (1”-5/8) Ø22.2 (7/8”)
de 25.2 até 33.5 kW Ø25.4 (1") Ø12.7 (1/2”)
g1,g2,g3 e g4
de 40 até 61.5 kW Ø34.9 (1”-3/8) Ø15.9 (5/8”)

L M N

N1

a
N2
B
b
L1 A L2 C L4 D c N3
L3 L5 d
N4
e N6
E
f
N5
Importante:
Cada tubo de derivação é igual a um
tubo de 0.5metros
A distância mínima entre tubos de INDUSTRIAL VRF
derivação é 0.5m AMAZON
