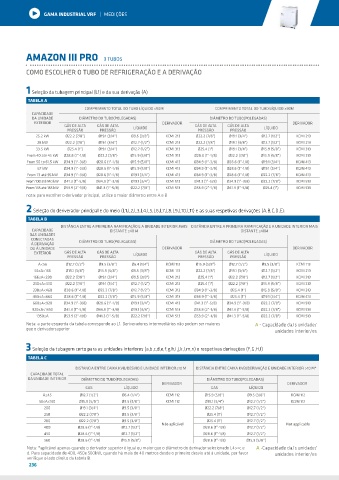

Page 236 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | MEDIÇÕES

AMAZON III PRO 3 TUBOS

COMO ESCOLHER O TUBO DE REFRIGERAÇÃO E A DERIVAÇÃO

1 Seleção da tubagem principal (L1) e da sua derivação (A)
TABELA A
COMPRIMENTO TOTAL DO TUBO LÍQUIDO <90M COMPRIMENTO TOTAL DO TUBO LÍQUIDO ≥90M
CAPACIDADE
DA UNIDADE DIÂMETRO DO TUBO(POLEGADAS) DIÂMETRO DO TUBO(POLEGADAS)
EXTERIOR DERIVADOR DERIVADOR
GÁS DE ALTA GÁS DE ALTA LÍQUIDO GÁS DE ALTA GÁS DE ALTA LÍQUIDO
PRESSÃO PRESSÃO PRESSÃO PRESSÃO
25.2 kW Ø22.2 (7/8") Ø19.1 (3/4”) Ø9.5 (3/8”) KCMI 213 Ø22.2 (7/8") Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 213
28 kW Ø22.2 (7/8") Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 213 Ø22.2 (7/8") Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 213
33.5 kW Ø25.4 (1") Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 313 Ø25.4 (1") Ø19.1 (3/4”) Ø15.9 (5/8”) KCMI 313
From 40 até 45 kW Ø28.6 (1”-1/8) Ø22.2 (7/8") Ø15.9 (5/8”) KCMI 313 Ø28.6 (1”-1/8) Ø22.2 (7/8") Ø15.9 (5/8”) KCMI 313
From 50 to 61.5 kW Ø34.9 (1”-3/8) Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 413 Ø34.9 (1”-3/8) Ø28.6 (1”-1/8) Ø19.1 (3/4”) KCMI 413
67 kW Ø34.9 (1”-3/8) Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 413 Ø34.9 (1”-3/8) Ø28.6 (1”-1/8) Ø19.1 (3/4”) KCMI 413
From 73 até 95 kW Ø34.9 (1”-3/8) Ø28.6 (1”-1/8) Ø19.1 (3/4”) KCMI 413 Ø34.9 (1”-3/8) Ø28.6 (1”-1/8) Ø22.2 (7/8") KCMI 413
From 100 até 140 kW Ø41.3 (1”-5/8) Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 513 Ø41.3 (1”-5/8) Ø34.9 (1”-3/8) Ø22.2 (7/8") KCMI 513
From 145 até 185 kW Ø53.9 (2”-1/8) Ø41.3 (1”-5/8) Ø22.2 (7/8") KCMI 513 Ø53.9 (2”-1/8) Ø41.3 (1”-5/8) Ø25.4 (1") KCMI 513
nota: para escolher o derivador principal, utilize o maior diâmetro entre A e B

2 Seleção do deriverador principal e do meio (L1,L2,L3,L4,L5,L6,L7,L8,L9,L10,L11) e as suas respetivas derivações (A,B,C,D,E):
TABELA B
DISTÂNCIA ENTRE A PRIMEIRA RAMIFICAÇÃO E A UNIDADE INTERIOR MAIS DISTÂNCIA ENTRE A PRIMEIRA RAMIFICAÇÃO E A UNIDADE INTERIOR MAIS
CAPACIDADE DISTANTE ≤40 M DISTANTE ≤40M
DAS UNIDADES
CONECTADAS DIÂMETRO DO TUBO(POLEGADAS) DIÂMETRO DO TUBO(POLEGADAS)
À DERIVAÇÃO
OU À UNIDADE DERIVADOR DERIVADOR
EXTERIOR GÁS DE ALTA GÁS DE ALTA LÍQUIDO GÁS DE ALTA GÁS DE ALTA LÍQUIDO
PRESSÃO PRESSÃO PRESSÃO PRESSÃO
A<56 Ø12.7 (1/2”) Ø9.5 (3/8”) Ø6.4 (1/4”) KCMI 113 Ø15.9 (5/8”) Ø12.7 (1/2”) Ø9.5 (3/8”) KCMI 113
56≤A<166 Ø19.1 (3/4”) Ø15.9 (5/8”) Ø9.5 (3/8”) KCMI 113 Ø22.2 (7/8") Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 213
166≤A<230 Ø22.2 (7/8") Ø19.1 (3/4”) Ø9.5 (3/8”) KCMI 213 Ø25.4 (1") Ø22.2 (7/8") Ø12.7 (1/2”) KCMI 313
230≤A<330 Ø22.2 (7/8") Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 213 Ø25.4 (1") Ø22.2 (7/8") Ø15.9 (5/8”) KCMI 313
330≤A<460 Ø28.6 (1”-1/8) Ø22.2 (7/8") Ø12.7 (1/2”) KCMI 313 Ø34.9 (1”-3/8) Ø25.4 (1") Ø15.9 (5/8”) KCMI 313
460≤A<660 Ø28.6 (1”-1/8) Ø22.2 (7/8") Ø15.9 (5/8”) KCMI 313 Ø34.9 (1”-3/8) Ø25.4 (1") Ø19.1 (3/4”) KCMI 413
660≤A<920 Ø34.9 (1”-3/8) Ø28.6 (1”-1/8) Ø19.1 (3/4”) KCMI 413 Ø41.3 (1”-5/8) Ø34.9 (1”-3/8) Ø22.2 (7/8") KCMI 513
920≤A<1350 Ø41.3 (1”-5/8) Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 513 Ø53.9 (2”-1/8) Ø41.3 (1”-5/8) Ø22.2 (7/8") KCMI 513
1350≤A Ø53.9 (2”-1/8) Ø41.3 (1”-5/8) Ø22.2 (7/8") KCMI 513 Ø53.9 (2”-1/8) Ø41.3 (1”-5/8) Ø22.2 (7/8") KCMI 513
Nota: a parte esquerda da tabela corresponde ao L1. Deriveradores intermediários não podem ser maiores A - Capacidade da/s unidade/
que o derivadorsuperior
unidades interior/es

3 Seleção da tubagem certo para as unidades interiores (a,b,c,d,e,f,g,h,i,j,k,l,m,n) e respetivas derivações (F,G,H,I)
TABELA C
DISTANCIA ENTRE CAIXA KVB/DESVIO E UNIDADE INTERIOR≤10 M DISTÂNCIA ENTRE CAIXA KVB/DERIVAÇÃO E UNIDADE INTERIOR >10 M*
CAPACIDADE TOTAL
DA UNIDADE INTERIOR DIÂMETRO DO TUBO(POLEGADAS) DIÂMETRO DO TUBO(POLEGADAS)
DERIVADOR DERIVADOR
GAS LÍQUIDO GAS LÍQUIDO
A≤45 Ø12.7 (1/2”) Ø6.4 (1/4”) KCMI 112 Ø15.9 (5/8”) Ø9.5 (3/8”) KCMI 112
56≤A≤160 Ø15.9 (5/8”) Ø9.5 (3/8”) KCMI 112 Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 112
200 Ø19.1 (3/4”) Ø9.5 (3/8”) Ø22.2 (7/8") Ø12.7 (1/2”)
250 Ø22.2 (7/8") Ø9.5 (3/8”) Ø25.4 (1") Ø12.7 (1/2”)
280 Ø22.2 (7/8") Ø9.5 (3/8”) Ø25.4 (1") Ø12.7 (1/2”)
Não aplicável Not applicable
400 Ø28.6 (1”-1/8) Ø12.7 (1/2”) Ø28.6 (1”-1/8) Ø12.7 (1/2”)
450 Ø28.6 (1”-1/8) Ø12.7 (1/2”) Ø28.6 (1”-1/8) Ø12.7 (1/2”)
560 Ø28.6 (1”-1/8) Ø15.9 (5/8”) Ø28.6 (1”-1/8) Ø15.9 (5/8”)
Nota: *aplicável apenas quando o derivador superior é igual ou maior que o diâmetro do derivador selecionado L4>=c e A -Capacidade da/s unidade/
d. Para capacidade de 400, 450e 560kW, quando há mais de 40 metros desde o primeiro desvio até à unidade, por favor unidades interior/es
verifique o lado direito da tabela B.
