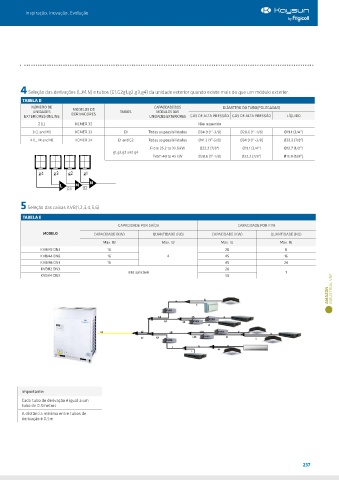

4 Seleção das derivações (L,M,N) e tubos (G1,G2g1,g2,g3,g4) da unidade exterior quando existe mais do que um módulo exterior.
TABELA D
NÚMERO DE MODELOS DE CAPACIDADE DOS DIÂMETRO DO TUBO(POLEGADAS)
UNIDADES TUBOS MÓDULOS DAS
EXTERIORES ONLINE DERIVADORES UNIDADES EXTERIORES GÁS DE ALTA PRESSÃO GÁS DE ALTA PRESSÃO LÍQUIDO
2 (L) KCMER 32 Não requerido
3 (L and M) KCMER 33 G1 Todas as possibilidades Ø34.9 (1”-3/8) Ø28.6 (1”-1/8) Ø19.1 (3/4”)
4 (L, M and N) KCMER 34 G1 and G2 Todas as possibilidades Ø41.3 (1”-5/8) Ø34.9 (1”-3/8) Ø22.2 (7/8")
From 25.2 to 33.5 kW Ø22.2 (7/8") Ø19.1 (3/4”) Ø12.7 (1/2”)
g1,g2,g3 and g4
From 40 to 45 kW Ø28.6 (1”-1/8) Ø22.2 (7/8") Ø15.9 (5/8”)

N
L M

5 Seleção das caixas KVB(1,2,3,4,5,6)
TABELA E
CAPACIDADE POR SAÍDA CAPACIDADE POR KVB
MODELO CAPACIDADE (KW) QUANTIDADE (NO) CAPACIDADE (KW) QUANTIDADE (NO)
Max. IU Max. IU Max. IU Max. IU
KVBM2 DN3 16 28 8
KVBM4 DN3 16 4 45 16
KVBM6 DN3 16 45 24
KVBH2 DN3 28
KVBH4 DN3 não aplicável 56 1

AMAZON INDUSTRIAL VRF

Importante:
Cada tubo de derivação é igual a um
tubo de 0.5metros
A distância mínima entre tubos de
derivação é 0.5m
