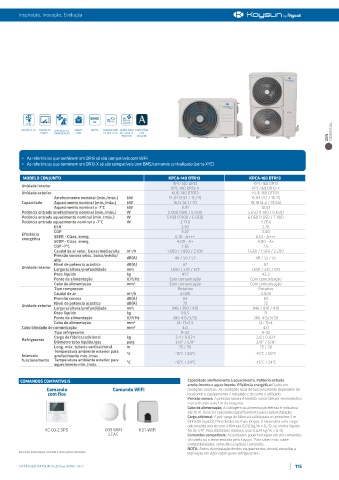

Page 115 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

REFRIG. R-32 CONTACTO CONTROLO DE SMART HERTZ COMPRESSOR VENTILADOR COMPATÍVEL
ON/OFF CONDENSAÇÃO HOME DC INVERTER INTERIOR DC COM COMERCIAL
ZEN
INVERTER AIRZONE

• As referências que terminem em DR13 só são compatíveis com WiFi
• As referências que terminem em DR13-X só são compatíveis com BMS/comando centralizado (porta XYE)

MODELO CONJUNTO KPCA-140 DTR13 KPCA-160 DTR13
KPC-140 DR13 KPC-160 DR13
Unidade interior
KPC-140 DR13-X KPC-160 DR13-X
Unidade exterior KUE-140 DTR13 KUE-160 DTR13
Arrefecimento nominal (mín./máx.) kW 14,07 (3,52 / 15,24) 15,83 (4,1 / 16,71)
Capacidade Aquecimento nominal (mín./máx.) kW 16,12 (4,1 / 17) 18,18 (4,4 / 19,64)
Aquecimento nominal a -7°C kW 9,91 10,53
Potência entrada arrefecimento nominal (mín./máx.) W 5.000 (900 / 5.950) 5.650 (1.100 / 6.650)
Potência entrada aquecimento nominal (mín./máx.) W 5.100 (1.000 / 6.050) 6.050 (1.050 / 7.100)
Potência entrada aquecimento nominal a -7°C W 3.740 4.050
EER 2,83 2,76
COP 3,07 3,00
Eficiência SEER - Class. energ. 6,10 - A+++ 6,10 - A+++
energética
SCOP - Class. energ. 4,00 - A+ 4,00 - A+
COP -7ºC 2,65 2,6
Caudal de ar veloc. baixa/média/alta m³/h 1.600 / 1.850 / 2.100 1.650 / 1.950 / 2.200
Pressão sonora veloc. baixa/média/ dB(A) 46 / 50 / 53 48 / 52 / 55
alta
Nivel de potencia acústica dB(A) 67 67
Unidade interior
Largura/altura/profundidade mm 1.650 / 235 / 675 1.650 / 235 / 675
Peso líquido kg 41,7 42,3
Fonte de alimentação V/f/Hz Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação
Tipo compressor Rotativo Rotativo
Caudal de ar m³/h 4.000 4.000
Pressão sonora dB(A) 63 63
Nivel de potencia acústica dB(A) 70 72
Unidade exterior
Largura/altura/profundidade mm 946 / 810 / 410 946 / 810 / 410
Peso líquido kg 80,5 71
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x2,5 (4+T)x4
Cabo blindado de comunicação mm² 4x1 4x1
Tipo refrigerante R-32 R-32
Carga de fábrica/adicional kg 2,4 / 0,024 2,8 / 0,024
Refrigerante
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8"
Long. máx. tubería vertical/total m 75 / 30 75 / 30
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.
COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em
Comando Comando WiFi condições normais. As condições reais de funcionamento dependem do
com fios local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica
a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m
(linha de líquido). Para distâncias mais longas, é necessária uma carga
adicional de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida
KC-03.2 SPS K03 WIFI K01-WIFI for de 1/4". Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos comandos
da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos. legislação em vigor sobre gases refrigerantes-
CATÁLOGO KAYSUN Sistemas AVAC 2022 115
