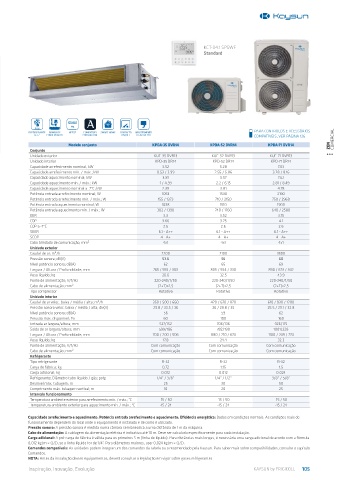

Page 105 - KAYSUN CATÁLOGO 2023

KCT-04.1 SPSWF
Standard

PARA CONTROLOS E ACESSÓRIOS
REFRIGERANTE BOMBA DE HERTZ COMPATÍVEL SMART HOME CONTACTO ABASTECIMENTO
R-32 CONDENSADOS COM AIRZONE ON/OFF DE AR FRESCO COMPATÍVEIS, VER PÁGINA 126 COMERCIAL
Modelo conjunto KPDA-35 DVR14 KPDA-52 DVR14 KPDA-71 DVR14 ZEN
Conjunto
Unidade exterior KUE-35 DVR13 KUE-52 DVR13 KUE-71 DVR13
Unidade interior KPD-35 DR14 KPD-52 DR14 KPD-71 DR14
Capacidade arrefecimento nominal, kW 3.52 5.28 7.03
Capacidade arrefecimento mín. / máx.; kW 0.53 / 3.99 2.55 / 5.86 3.28 / 8.16
Capacidade aquecimento nominal; kW 3.81 5.57 7.62
Capacidade aquecimento mín. / máx.; kW 1 / 4.39 2.2 / 6.15 2.81 / 8.49
Capacidade aquecimento nominal a -7°C; kW 2.39 3.81 4.78
Potência entrada arrefecimento nominal; W 1053 1530 2190
Potência entrada arrefecimento mín. / máx.; W 155 / 1373 710 / 2150 750 / 2960
Potência entrada aquecimento nominal; W 1038 1510 1900
Potência entrada aquecimento mín. / máx.; W 302 / 1390 740 / 1760 640 / 2580
EER 3.3 3.52 3.15
COP 3.66 3.75 4.1
COP a -7°C 2.6 2.6 2.6
SEER 6.1 - A++ 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1 4x1
Unidade exterior
Caudal de ar; m³/h 2200 2100 3500
Pressão sonora; dB(A) 53.6 56 60
Nível potência sonora; dB(A) 62 65 69
Largura / Altura / Profundidade; mm 765 / 555 / 303 805 / 554 / 330 890 / 673 / 342
Peso líquido; kg 26.6 32.5 43.9
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Tipo compressor Rotativo Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 350 / 500 / 660 420 / 670 / 870 610 / 930 / 1200
Pressão sonora veloc. baixa / média / alta; dB(A) 29.8 / 33.5 / 36 26 / 29.8 / 35 25.5 / 29.1 / 32.8
Nível potência sonora; dB(A) 56 59 62
Pressão máx. disponível; Pa 60 100 160
Entrada ar largura/altura; mm 537/152 706/136 926/175
Saída de ar largura/altura; mm 599/186 782/190 1001/228
Largura / Altura / Profundidade; mm 700 / 200 / 506 880 / 210 / 674 1100 / 249 / 774
Peso líquido; kg 17.8 24.4 32.3
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação Com comunicação
Refrigerante
Tipo refrigerante R-32 R-32 R-32
Carga de fábrica; kg 0.72 1.15 1.5
Carga adicional; kg 0.012 0.012 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 1/4” / 3/8” 1/4” / 1/2” 3/8” / 5/8”
Desnível máx. tubagem; m 25 30 50
Comprimento máx. tubagem vertical; m 10 20 25
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 105
