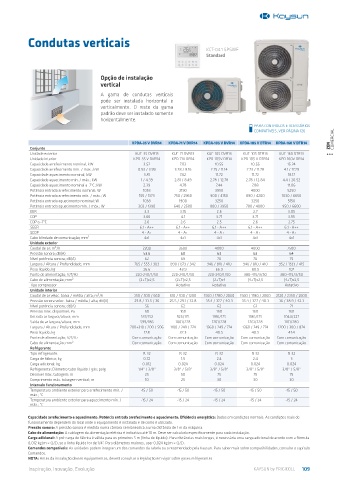

Page 109 - KAYSUN CATÁLOGO 2023

Condutas verticais

KCT-04.1 SPSWF
Standard

Opção de instalação
vertical
A gama de condutas verticais
pode ser instalada horizontal e
verticalmente. O resto da gama
padrão deve ser instalado somente
horizontalmente.
PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 126

KPDA-35 V DVR14 KPDA-71 V DVR14 KPDA-105 V DVR14 KPDA-105 V DTR14 KPDA-160 V DTR14 COMERCIAL
Conjunto ZEN
Unidade exterior KUE-35 DVR13 KUE-71 DVR13 KUE-105 DVR13 KUE-105 DTR13 KUE-160 DTR13
Unidade interior KPD-35 V DVR14 KPD-71V DR14 KPD-105V DR14 KPD-105 V DTR14 KPD-160V DR14
Capacidade arrefecimento nominal, kW 3.52 7.03 10.55 10.55 15.24
Capacidade arrefecimento mín. / máx.; kW 0.53 / 3.99 3.28 / 8.16 2.75 / 11.14 2.73 / 11.78 4.1 / 17.29
Capacidade aquecimento nominal; kW 3.81 7.62 11.72 11.72 18.17
Capacidade aquecimento mín. / máx.; kW 1 / 4.39 2.81 / 8.49 2.78 / 12.78 2.78 / 12.84 4.4 / 20.52
Capacidade aquecimento nominal a -7°C; kW 2.39 4.78 7.44 7.88 11.06
Potência entrada arrefecimento nominal; W 1053 2190 3950 4000 5250
Potência entrada arrefecimento mín. / máx.; W 155 / 1373 750 / 2960 900 / 4150 890 / 4200 1030 / 6650
Potência entrada aquecimento nominal; W 1038 1900 3250 3250 5150
Potência entrada aquecimento mín. / máx.; W 302 / 1390 640 / 2580 800 / 3950 780 / 4000 950 / 6600
EER 3.3 3.15 2.6 2.7 3.05
COP 3.66 4.1 3.71 3.71 3.55
COP a -7°C 2.6 2.6 2.5 2.6 2.75
SEER 6.1 - A++ 6.1 - A++ 6.1 - A++ 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+ 4 - A+ 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1 4x1 4x1 4x1
Unidade exterior
Caudal de ar; m³/h 2200 3500 4000 4000 7500
Pressão sonora; dB(A) 53.6 60 63 63 64
Nível potência sonora; dB(A) 62 69 70 70 75
Largura / Altura / Profundidade; mm 765 / 555 / 303 890 / 673 / 342 946 / 810 / 410 946 / 810 / 410 952 / 1333 / 415
Peso líquido; kg 26.6 43.9 66.9 80.5 107
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x4 (4+T)x2,5 (4+T)x2,5
Tipo compressor Rotativo Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 350 / 500 / 660 610 / 930 / 1200 1560 / 1780 / 2060 1560 / 1780 / 2060 2120 / 2350 / 2600
Pressão sonora veloc. baixa / média / alta; dB(A) 29.8 / 33.5 / 36 25.5 / 29.1 / 32.8 35.4 / 37.7 / 40.3 35.4 / 37.7 / 40.3 36 / 38.9 / 42.3
Nível potência sonora; dB(A) 56 62 62 63 71
Pressão máx. disponível; Pa 60 160 160 160 160
Entrada ar largura/altura; mm 537/152 926/175 1186/175 1186/175 1044/227
Saída de ar largura/altura; mm 599/186 1001/228 1261/228 1261/228 1101/280
Largura / Altura / Profundidade; mm 700+310 / 200 / 506 1100 / 249 / 774 1360 / 249 / 774 1360 / 249 / 774 1200 / 300 / 874
Peso líquido; kg 17.8 32.3 40.5 40.5 47.4
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação Com comunicação Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação Com comunicação Com comunicação Com comunicação
Refrigerante
Tipo refrigerante R-32 R-32 R-32 R-32 R-32
Carga de fábrica; kg 0.72 1.5 2.4 2.4 3
Carga adicional; kg 0.012 0.024 0.024 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 1/4” / 3/8” 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8”
Desnível máx. tubagem; m 25 50 75 75 75
Comprimento máx. tubagem vertical; m 10 25 30 30 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / -15 / 50 -15 / 50 -15 / 50 -15 / 50 -15 / 50
máx.; °C
Temperatura ambiente exterior para aquecimento mín. / -15 / 24 -15 / 24 -15 / 24 -15 / 24 -15 / 24
máx.; °C

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
