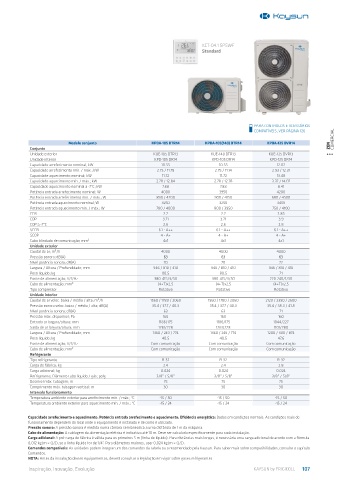

Page 107 - KAYSUN CATÁLOGO 2023

KCT-04.1 SPSWF
Standard

PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 126

Modelo conjunto KPDA-105 DTR14 KPDA-105(140) DTR14 KPDA-125 DVR14 COMERCIAL
Conjunto ZEN
Unidade exterior KUE-105 DTR13 KUE-140 DTR13 KUE-125 DVR13
Unidade interior KPD-105 DR14 KPD-105 DR14 KPD-125 DR14
Capacidade arrefecimento nominal, kW 10.55 10.55 12.02
Capacidade arrefecimento mín. / máx.; kW 2.73 / 11.78 2.75 / 11.14 2.93 / 12.31
Capacidade aquecimento nominal; kW 11.72 11.72 13.48
Capacidade aquecimento mín. / máx.; kW 2.78 / 12.84 2.78 / 12.78 3.37 / 14.07
Capacidade aquecimento nominal a -7°C; kW 7.88 7.88 8.41
Potência entrada arrefecimento nominal; W 4000 3950 4200
Potência entrada arrefecimento mín. / máx.; W 890 / 4200 900 / 4150 680 / 4500
Potência entrada aquecimento nominal; W 3250 3250 3459
Potência entrada aquecimento mín. / máx.; W 780 / 4000 800 / 3950 750 / 4100
EER 2.7 2.7 2.85
COP 3.71 3.71 3.9
COP a -7°C 2.6 2.6 2.8
SEER 6.1 - A++ 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1 4x1
Unidade exterior
Caudal de ar; m³/h 4000 4000 4000
Pressão sonora; dB(A) 63 63 63
Nível potência sonora; dB(A) 70 70 72
Largura / Altura / Profundidade; mm 946 / 810 / 410 946 / 810 / 410 946 / 810 / 410
Peso líquido; kg 80.5 80.5 71
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 220-240/1/50
Cabo de alimentação; mm² (4+T)x2,5 (4+T)x2,5 (4+T)x2,5
Tipo compressor Rotativo Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 1560 / 1780 / 2060 1560 / 1780 / 2060 2120 / 2350 / 2600
Pressão sonora veloc. baixa / média / alta; dB(A) 35.4 / 37.7 / 40.3 35.4 / 37.7 / 40.3 35.4 / 38.3 / 41.8
Nível potência sonora; dB(A) 63 63 71
Pressão máx. disponível; Pa 160 160 160
Entrada ar largura/altura; mm 1186/175 1186/175 1044/227
Saída de ar largura/altura; mm 1261/228 1261/228 1101/280
Largura / Altura / Profundidade; mm 1360 / 249 / 774 1360 / 249 / 774 1200 / 300 / 874
Peso líquido; kg 40.5 40.5 47.6
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação Com comunicação
Refrigerante
Tipo refrigerante R-32 R-32 R-32
Carga de fábrica; kg 2.4 2.4 2.8
Carga adicional; kg 0.024 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8”
Desnível máx. tubagem; m 75 75 75
Comprimento máx. tubagem vertical; m 30 30 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 107
