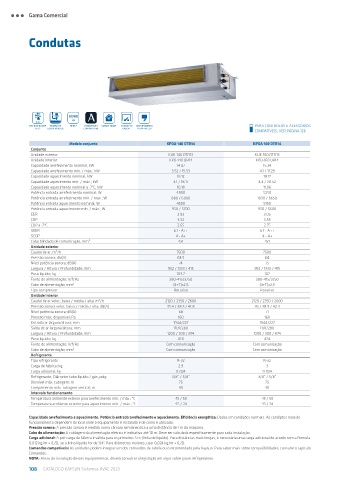

Page 108 - KAYSUN CATÁLOGO 2023

Gama Comercial

Condutas

REFRIGERANTE BOMBA DE HERTZ COMPATÍVEL SMART HOME CONTACTO ABASTECIMENTO PARA CONTROLOS E ACESSÓRIOS
R-32 CONDENSADOS COM AIRZONE ON/OFF DE AR FRESCO
COMPATÍVEIS, VER PÁGINA 126
Modelo conjunto KPDA-140 DTR14 KPDA-160 DTR14
Conjunto
Unidade exterior KUE-140 DTR13 KUE-160 DTR13
Unidade interior KPD-140 DR14 KPD-160 DR14
Capacidade arrefecimento nominal, kW 14.07 15.24
Capacidade arrefecimento mín. / máx.; kW 3.52 / 15.53 4.1 / 17.29
Capacidade aquecimento nominal; kW 16.12 18.17
Capacidade aquecimento mín. / máx.; kW 4.1 / 18.17 4.4 / 20.52
Capacidade aquecimento nominal a -7°C; kW 10.18 11.06
Potência entrada arrefecimento nominal; W 4800 5250
Potência entrada arrefecimento mín. / máx.; W 880 / 6000 1030 / 6650
Potência entrada aquecimento nominal; W 4500 5150
Potência entrada aquecimento mín. / máx.; W 950 / 5700 950 / 6600
EER 2.93 3.05
COP 3.52 3.55
COP a -7°C 2.65 2.75
SEER 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1
Unidade exterior
Caudal de ar; m³/h 7500 7500
Pressão sonora; dB(A) 63.5 64
Nível potência sonora; dB(A) 74 75
Largura / Altura / Profundidade; mm 952 / 1333 / 415 952 / 1333 / 415
Peso líquido; kg 103.7 107
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x2,5 (4+T)x2,5
Tipo compressor Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 2120 / 2350 / 2600 2120 / 2350 / 2600
Pressão sonora veloc. baixa / média / alta; dB(A) 35.4 / 38.3 / 41.8 36 / 38.9 / 42.3
Nível potência sonora; dB(A) 68 71
Pressão máx. disponível; Pa 160 160
Entrada ar largura/altura; mm 1044/227 1044/227
Saída de ar largura/altura; mm 1101/280 1101/280
Largura / Altura / Profundidade; mm 1200 / 300 / 874 1200 / 300 / 874
Peso líquido; kg 47.6 47.4
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação
Refrigerante
Tipo refrigerante R-32 R-32
Carga de fábrica; kg 2.9 3
Carga adicional; kg 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8”
Desnível máx. tubagem; m 75 75
Comprimento máx. tubagem vertical; m 30 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
