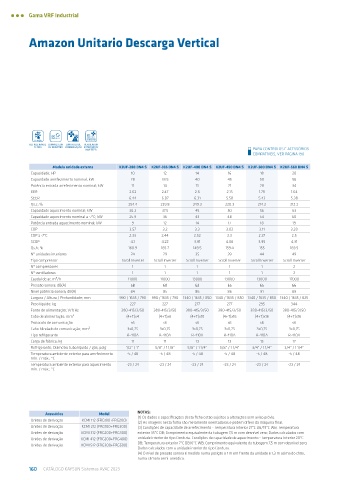

Page 160 - KAYSUN CATÁLOGO 2023

Gama VRF Industrial

Amazon Unitario Descarga Vertical

REFRIGERANTE COMPRESSOR CONTROLO DE VENTILADOR
R-410A DC INVERTER CONDENSAÇÃO EXTERIOR DC
INVERTER PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 190
Modelo unidade externa K2UF-280 DN4 S K2UF-335 DN4 S K2UF-400 DN4 S K2UF-450 DN4 S K2UF-500 DN4 S K2UF-560 DN4 S
Capacidade; HP 10 12 14 16 18 20
Capacidade arrefecimento nominal, kW 28 33.5 40 45 50 56
Potência entrada arrefecimento nominal; kW 11 14 15 21 28 34
EER 2.62 2.47 2.6 2.15 1.78 1.64
SEER 6.44 6.07 6.31 5.58 5.43 5.38
Ƞs,c; % 254.4 239.8 249.3 220.3 214.2 212.2
Capacidade aquecimento nominal; kW 30.2 37.5 45 50 56 63
Capacidade aquecimento nominal a -7°C; kW 25.9 36 43 48 54 60
Potência entrada aquecimento nominal; kW 9 12 14 17 18 19
COP 3.57 3.2 3.3 3.02 3.11 3.28
COP a -7°C 2.33 2.44 2.52 2.3 2.37 2.5
SCOP 4.1 4.22 3.81 4.06 3.95 4.31
Ƞs,h; % 160.9 165.7 149.5 159.4 155 169.5
Nº unidades interiores 24 29 35 39 44 49
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressores 1 1 1 1 1 2
Nº ventiladores 1 1 1 1 1 2
Caudal de ar; m³/h 11000 11000 13000 13000 13000 17000
Pressão sonora; dB(A) 58 60 62 65 65 66
Nível potência sonora; dB(A) 84 85 86 86 91 89
Largura / Altura / Profundidade; mm 990 / 1635 / 790 990 / 1635 / 790 1340 / 1635 / 850 1340 / 1635 / 850 1340 / 1635 / 850 1340 / 1635 / 825
Peso líquido; kg 227 227 277 277 295 344
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x4 (4+T)x6 (4+T)x10 (4+T)x16 (4+T)x16 (4+T)x16
Protocolo de comunicação s6 s6 s6 s6 s6 s6
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A R-410A
Carga de fábrica; kg 11 11 13 13 13 17
Refrigerante; Diâmetro tubo líquido / gás; polg 1/2” / 1” 5/8” / 1 1/8” 5/8” / 1 1/4” 5/8” / 1 1/4” 3/4” / 1 1/4” 3/4” / 1 1/4”
Temperatura ambiente exterior para arrefecimento -5 / 48 -5 / 48 -5 / 48 -5 / 48 -5 / 48 -5 / 48
mín. / máx.; °C
Temperatura ambiente exterior para aquecimento -23 / 24 -23 / 24 -23 / 24 -23 / 24 -23 / 24 -23 / 24
mín. / máx.; °C

Acessórios Model NOTAS:
Uniões de derivação KCMI 112 (FRG100+FRG200) (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
(2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina final.
Uniões de derivação KCMI 212 (FRG100+FRG300) (3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB; Temperatura
Uniões de derivação KCMI 312 (FRG200+FRG300) exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com
Uniões de derivação KCMI 412 (FRG200+FRG400) unidade interior do tipo Conduta. Condições de capacidade de aquecimento - Temperatura interior 20°C
Uniões de derivação KCMI 512 (FRG300+FRG500) DB; Temperatura exterior 7°C DB/6°C WB; Comprimento equivalente da tubagem 7,5 m com desnível zero;
Dados calculados com a unidade interior do tipo Conduta.
(4) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1,3 m acima do chão,
numa câmara semi-anecóica.
160 CATÁLOGO KAYSUN Sistemas AVAC 2023
