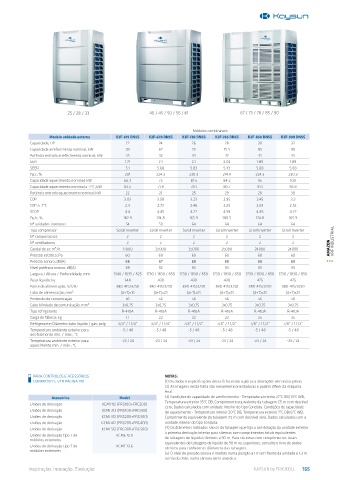

Page 165 - KAYSUN CATÁLOGO 2023

25 / 28 / 33 40 / 45 / 50 / 56 / 61 67 / 73 / 78 / 85 / 90

Módulos combináveis
Modelo unidade externa K2F-615 DN5S K2F-670 DN5S K2F-730 DN5S K2F-785 DN5S K2F-850 DN5S K2F-900 DN5S
Capacidade; HP 22 24 26 28 30 32
Capacidade arrefecimento nominal, kW 59 67 73 75.5 85 90
Potência entrada arrefecimento nominal; kW 35 32 34 37 45 45
EER 1.71 2.1 2.1 2.03 1.89 1.89
SEER 5.1 5.68 5.83 5.43 5.68 5.83
Ƞs,c; % 201 224.3 230.3 214.4 224.3 230.3
Capacidade aquecimento nominal; kW 66.2 75 81.5 84.2 95 100
Capacidade aquecimento nominal a -7°C; kW 63.5 71.9 78.1 80.7 91.1 95.9
Potência entrada aquecimento nominal; kW 22 21 25 29 28 30
COP 3.03 3.58 3.23 2.95 3.45 3.3
COP a -7°C 2.3 2.73 2.46 2.25 2.63 2.52
SCOP 4.4 4.45 4.22 4.59 4.45 4.22
Ƞs,h; % 182.9 174.8 165.9 180.5 174.8 165.9
Nº unidades interiores 54 59 64 64 64 64
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressores 2 2 2 2 2 2
Nº ventiladores 2 2 2 2 2 2 VRF INDUSTRIAL
Caudal de ar; m³/h 17000 25000 25000 25000 24000 24000 AMAZON
Pressão estática; Pa 60 60 60 60 60 60
Pressão sonora; dB(A) 66 67 68 68 68 68
Nível potência sonora; dB(A) 89 92 93 93 93 93
Largura / Altura / Profundidade; mm 1340 / 1635 / 825 1730 / 1830 / 850 1730 / 1830 / 850 1730 / 1830 / 850 1730 / 1830 / 850 1730 / 1830 / 850
Peso líquido; kg 348 430 430 430 475 475
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x16 (4+T)x25 (4+T)x25 (4+T)x25 (4+T)x25 (4+T)x25
Protocolo de comunicação s6 s6 s6 s6 s6 s6
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A R-410A
Carga de fábrica; kg 17 22 22 22 25 25
Refrigerante; Diâmetro tubo líquido / gás; polg 3/4” / 1 1/4” 3/4” / 1 1/4” 7/8” / 1 1/2” 7/8” / 1 1/2” 7/8” / 1 1/2” 7/8” / 1 1/2”
Temperatura ambiente exterior para -5 / 48 -5 / 48 -5 / 48 -5 / 48 -5 / 48 -5 / 48
arrefecimento mín. / máx.; °C
Temperatura ambiente exterior para -23 / 24 -23 / 24 -23 / 24 -23 / 24 -23 / 24 -23 / 24
aquecimento mín. / máx.; °C

PARA CONTROLOS E ACESSÓRIOS NOTAS:
COMPATÍVEIS, VER PÁGINA 190 (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
(2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina
final.
Acessórios Model (3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB;
Uniões de derivação KCMI 112 (FRG100+FRG200) Temperatura exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível
zero; Dados calculados com unidade interior do tipo Conduta. Condições de capacidade
Uniões de derivação KCMI 212 (FRG100+FRG300) de aquecimento - Temperatura interior 20°C DB; Temperatura exterior 7°C DB/6°C WB;
Uniões de derivação KCMI 312 (FRG200+FRG300) Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com a
Uniões de derivação KCMI 412 (FRG200+FRG400) unidade interior do tipo Conduta.
Uniões de derivação KCMI 512 (FRG300+FRG500) (4) Os diâmetros indicados são os da tubagem que liga a combinação da unidade exterior
Uniões de derivação tipo T de KCME 12.6 à primeira derivação interior para sitemas com comprimentos totais equivalentes
de tubagens de líquido inferiores a 90 m. Para sistemas com comprimentos totais
módulos exteriores equivalentes de tubagens de líquido de 90 m ou superiores, consulte o livro de dados
Uniões de derivação tipo T de KCME 13.6 técnicos para conhecer os diâmetros das tubagens.
módulos exteriores
(5) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1,3 m
acima do chão, numa câmara semi-anecóica.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 165
